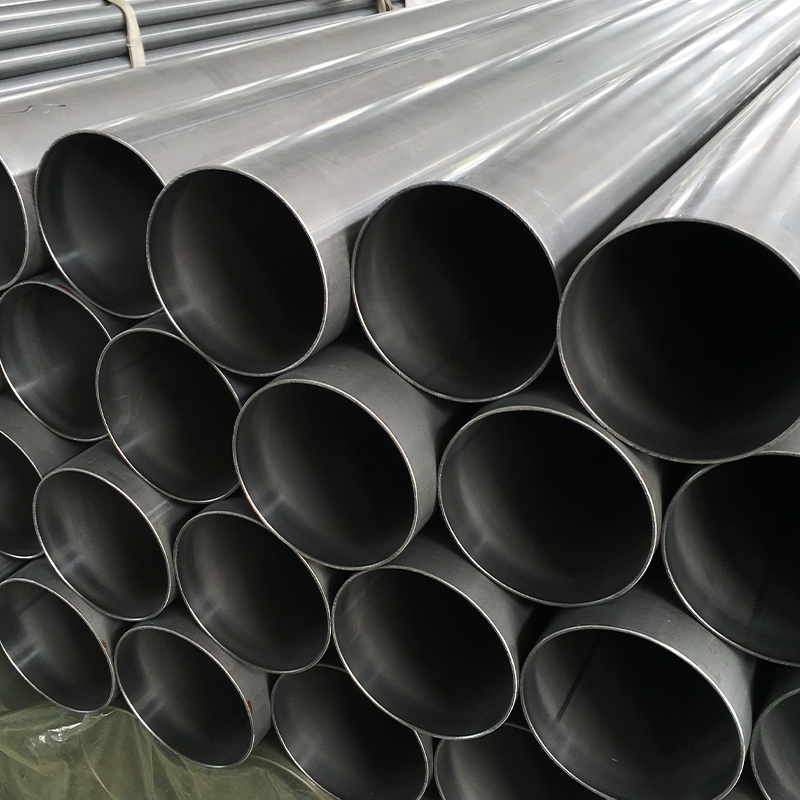

Tube soudé étiré à froid à paroi mince de grand diamètre – Ø100 × 1 mmTube de précision à paroi mince pour applications structurelles légèresSpécifications du produit
Tube soudé étiré à froid à paroi mince de grand diamètre – Ø100 × 1 mmTube de précision à paroi mince pour applications structurelles légèresSpécifications du produit
| Paramètre | Spécification | Tolérance |
| Diamètre extérieur (OD) | 100 mm (±0,15 mm) | DIN 2393 h9 |
| Épaisseur de paroi | 1,0 mm (±0,05 mm) | DIN 2393 ±5% |
| Longueur | 1-7m (personnalisé jusqu'à 12m) | Rectitude ≤0,5 mm/m |
| Qualité du matériau | ST37-2 / ST52-3 / E355 | EN 10305-2 |
| Finition de surface | Lisse (Ra ≤1,2 μm) | Poli en option |
Gamme de tailles et spécifications étendues
| Diamètre extérieur (mm) | Épaisseur de paroi (mm) | Longueur standard | Tolérance | MOQ |
| 50-80 | 0,8-1,5 | 2-7m | ±0,10 mm | 200 kg |
| 82-120 | 1.0-2.0 | 2-7m | ±0,15 mm | 150 kg |
| 121-180 | 1.2-3.0 | 2-7m | ±0,20 mm | 100 kg |
| 182-250 | 1,5-4,0 | 2-6m | ±0,25 mm | 50 kg |
| 251-299 | 2.0-5.0 | 2-6m | ±0,30 mm | 30 kg |
Notes clés :
· Toutes les tailles disponibles en ST37-2, ST52-3, E355
· Longueurs sur mesure jusqu'à 12 m (rectitude ≤ 1 mm/m)
· Tolérances spéciales disponibles (paroi de ±0,05 mm, diamètre extérieur de ±0,03 mm)
Avantage concurrentiel
| Paramètre | Notre tube | Norme de l'industrie | Tube sans soudure |
| Tolérance DO | ±0,1mm | ±0,30 mm | ±0,50 mm |
| Variante de mur | ±2% | ±10% | ±8% |
| Délai | 2-3 semaines | 4-6 semaines | 6-8 semaines |
Avantages clés
· 40 % de réduction de poids par rapport aux tubes muraux standard
· Prêt à souder – Surface propre et sans oxyde (Sa 2,5)
· Traçabilité des lots – Certification complète EN 10204 3.1
Solutions d'emballage
| Tapez | Capacité | Fonctionnalités spéciales |
| Baies VMI | 200 tubes | Suivi RFID, livraison JIT |
| Boîtes Anti-écrasement | 50 tubes | Humidité contrôlée |
| Packs Éco | 100 tubes | Sangles PET recyclables |
Processus de production
1. Sélection des matériaux
·Bande d'acier laminée à froid (EN 10139) à chimie contrôlée
·Surface nettoyée par ultrasons (norme Sa 2,5)
2. Soudage de précision
·Soudage par induction haute fréquence (400 kHz)
·Recuit de couture en ligne pour une structure de grain uniforme
3. Étirage à froid
·Processus d'étirage en 3 étapes avec une réduction de 18 %
·Support de mandrin spécial pour l'intégrité des parois minces
4. Contrôle qualité
·Test à 100 % par courants de Foucault (EN 10246-1)
·Mesure micrométrique laser (±0,02 mm)
·Test hydrostatique (en option, jusqu'à 150 bars)
Comparaison technique
| Caractéristique | Notre Tube Ø100×1mm | Tube CDW standard |
| Cohérence du mur | ±0,03 mm | ±0,10 mm |
| Ovalité | ≤0,1% DO | ≤0,3% DO |
| Limite d'élasticité | 20% plus élevé | Norme |
| Rugosité de la surface | Ra 0,8-1,2 μm | Ra 1,5-2,5 μm |
Avantages clés
· Gains de poids : 30% plus léger que les tubes conventionnels
· Ajustement précis : Idéal pour les assemblages télescopiques
· Rentable : 15 à 20 % moins cher que les alternatives transparentes
· Prêt à l'emploi : Aucun usinage secondaire requis
Applications typiques
· Composants aérospatiaux (structures non critiques)
· Cadres pour équipements médicaux
· Systèmes de montage de panneaux solaires
· Architectures d'exposition
· Conduits de bras robotique
Options d'emballage
| Tapez | Quantité par paquet | Protection |
| Caisse en bois | 50 tubes | Emballage imperméable |
| Paquet de bandes d'acier | 100 tubes | Protections de bord |
| Rack VMI personnalisé | 200 tubes | Étiquette RFID |
Contactez nos spécialistes des parois minces :
·[Bouton] Demander un échantillon gratuit (longueur 2 m)
·[Bouton] Obtenez les prix MOQ
Suao est un fabricant professionnel de tubes en acier étirés à froid de haute précision, de tubes hydrauliques et de tubes pour structures mécaniques, intégrant la R&D, la production, l'inspection et la vente mondiale. Nous exploitons deux grandes installations de production couvrant plus de 36 000 mètres carrés, avec plus de 200 employés et une production annuelle de plus de 50 000 tonnes, fournissant des clients sur les principaux marchés industriels mondiaux. En tant que Fournisseurs de Tube en acier CDW à paroi mince de grand diamètre Ø100*1, nos capacités de fabrication intégrées comprennent l'étirage à froid, le traitement thermique, le redressage, la finition, la coupe, le chanfreinage et le traitement de surface. Ceux-ci sont soutenus par une gamme complète d'équipements avancés pour les tests non destructifs, l'analyse chimique et la surveillance dimensionnelle en ligne – garantissant que chaque tube répond à des normes de qualité strictes. Nous investissons en continu dans l'automatisation et les systèmes de fabrication intelligents pour permettre une production flexible, à mélange élevé et à faible volume. Personnalisé Tube en acier CDW à paroi mince de grand diamètre Ø100*1. Nos produits sont largement utilisés dans les machines de construction, les systèmes hydrauliques, les pièces automobiles, l'énergie éolienne, la construction navale, les chemins de fer et les secteurs pétrolier et gazier. Certifié selon les normes ISO 9001, ISO 14001, CE et RoHS, Hongli est plus qu'un fabricant – nous sommes un partenaire de confiance à long terme pour les clients industriels mondiaux.
