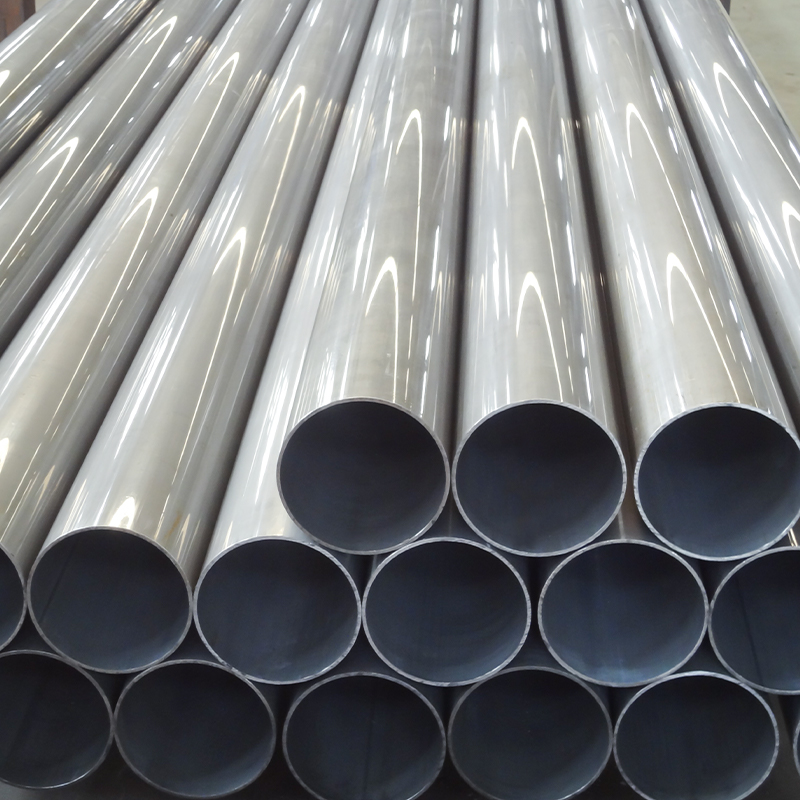

Tube en acier soudé étiré à froid (CDW) – DIN 2393 | ASTM A513 (ST37-2, ST52-3)
Tubes en acier CDW de haute précision pour applications hydrauliques, automobiles et industrielles
Suao Metal fournit des tubes en acier soudés étirés à froid (CDW) de qualité supérieure, fabriqués selon les normes DIN 2393a et ASTM A513, disponibles dans les nuances ST37-2 et ST52-3. Nos tubes conçus avec précision offrent une résistance supérieure, des tolérances serrées et d'excellentes finitions de surface, idéales pour les applications industrielles exigeantes.
Principales caractéristiques et avantages
· Précision étirée à froid – Améliore les propriétés mécaniques (résistance à la traction plus élevée, dureté améliorée).
· Conformité stricte – Conforme aux spécifications DIN 2393 (Allemagne) et ASTMA513 (États-Unis).
· Finition de surface lisse – Sans bavure, prêt à être usiné, revêtu ou soudé.
· Large gamme de matériaux – ST37-2 (équivalent S235JR) pour la soudabilité et ST52-3 (équivalent S355JR) pour les applications à charges élevées.
· Tailles personnalisées – Disponible en différents diamètres extérieurs, épaisseurs de paroi et longueurs pour répondre à vos besoins.
Applications courantes
· Systèmes hydrauliques et pneumatiques (tubes de cylindre, composants d'actionneur)
· Pièces automobiles (châssis, transmission, conduites de carburant)
· Machines et roulements (rouleaux de convoyeur, bagues, arbres)
· Construction et ingénierie structurelle (échafaudages, cadres de support)
Normes et notes équivalentes
| Norme | Note | Propriétés clés | Notes équivalentes |
| DIN 2393 | ST37-2 | Faible teneur en carbone, bonne formabilité | S235JR (EN), Q235B (GB) |
| DIN 2393 | ST52-3 | Haute résistance, porteur | S355JR (EN), Q355B (GB) |
| ASTM A513 | Type 5 (REG) | Soudé par résistance électrique | AISI 1018, 1026 |
Tubes CDW de haute précision jusqu'à 299 mm de diamètre extérieur – Tailles personnalisées disponibles
Gamme complète de tailles
| Diamètre extérieur (OD) | Épaisseur de paroi | Norme Length | Tolérance | Notes Available |
| 8mm - 30mm | 0,8 mm - 3,0 mm | 2m - 12m | h9 (DIN 2393) | ST37-2, ST52-3 |
| 32mm - 60mm | 1,2 mm - 5,0 mm | 2m - 12m | h10 | ST37-2, ST52-3 |
| 63mm - 120mm | 1,5 mm - 8,0 mm | 2m - 12m | h11 | ST37-2, ST52-3 |
| 121 mm - 180 mm | 2,0 mm - 12,0 mm | 2m - 12m | h11 | ST52-3 |
| 182 mm - 299 mm | 3,0 mm - 20,0 mm | 2m - 12m | h12 | ST52-3 |
Notes clés :
· Tous les tubes sont conformes aux normes DIN 2393 partie 1/2 et ASTM A513 Type 5
· Tailles spéciales disponibles avec OD 300-450 mm (MOQ s'applique)
· Longueurs personnalisées jusqu'à 12 mètres pour les applications structurelles
· Rugosité de surface : Ra ≤ 1,6 μm (réalisable avec un traitement secondaire)
Processus de production avancé
Préparation du matériel
· Bandes d'acier laminées à froid (DIN EN 10139)
· Composition chimique vérifiée par spectromètre
Soudage haute fréquence
· Processus REG à une fréquence de 400 kHz
· Couture de soudure recuite pour une microstructure uniforme
Processus d'étirage à froid
· Dessin en plusieurs étapes avec des matrices en carbure de tungstène
· 15 à 30 % de réduction de section par passage
· Recuit intermédiaire (650-750°C) entre tirages
Traitement final
· Redressage rotatif (rectitude ±0,1 mm/m)
· Tests par ultrasons (couverture à 100 %)
· Phosphatation/huilage pour la protection contre la corrosion
Comparaison technique : ST37-2 vs ST52-3
| Propriété | ST37-2 (DIN 2393) | ST52-3 (DIN 2393) | Équivalent à la norme ASTM A513 |
| Limite d'élasticité | ≥235 MPa | ≥355 MPa | Type 5 (1018) |
| Résistance à la traction | 340-470 MPa | 490-630 MPa | Type 5 (1026) |
| Allongement (A₅) | ≥23% | ≥20% | - |
| Essai d'impact | 20°C | -20°C | - |
| Teneur en carbone | ≤0,17% | ≤0,20% | - |
Applications typiques
· ST37-2 : Châssis de meubles, rouleaux de convoyeur, éléments de structure légers
· ST52-3 : Vérins hydrauliques, châssis de camion, flèches de grue
· Utilisations spéciales : Systèmes pneumatiques (ISO 7180), pièces de sécurité automobile
Pourquoi choisir nos tubes CDW ?
· Double certification : Conforme aux normes DIN et ASTM
· Méga inventaire : 8 000 tonnes en entrepôts
Services spéciaux :
1. Meulage ID/OD (précision ±0,01 mm)
2. Zingage (revêtement jusqu'à 20 μm)
3. Découpe laser pour géométries complexes
