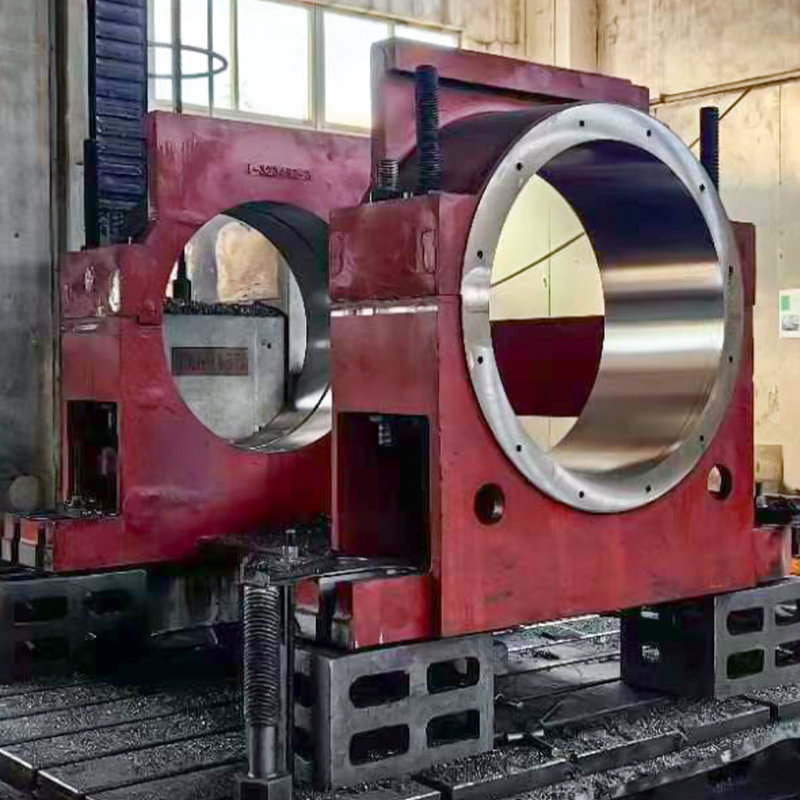

Nos boîtiers de roulements en acier moulé de haute qualité sont conçus pour des charges extrêmes et des performances de précision dans les applications industrielles exigeantes. Fabriqués à partir d'acier moulé ASTM A216 WCB et, en option, d'autres qualités haut de gamme, ces boîtiers garantissent une durabilité, une fiabilité et une précision élevées. Disponibles dans des tailles d'alésage de Ø50 mm à Ø1 500 mm (1,969 à 59,055 in), des diamètres extérieurs de 100 mm à 2 000 mm et des largeurs de 50 mm à 500 mm, y compris l'alésage standard robuste de Ø500 mm × 700 mm. OD × 200 mm de largeur (19,685 × 27,559 × 7,874 pouces). Idéal pour les mines, les éoliennes, les pompes, les convoyeurs et les machines industrielles à grande échelle.
Principales fonctionnalités
·Résistance robuste : ASTM A216 WCB (rendement ~250 N/mm²) supporte des charges extrêmes.
·Usinage de précision : Les tolérances d'alésage ± 0,05 mm garantissent un ajustement parfait des roulements.
·Résistance à la corrosion : Peinture, galvanisation ou revêtement d'huile en option.
·Gamme de grande taille : Alésages jusqu'à Ø1 500 millimètres (59,055 in) pour roulements massifs.
·Conception durable : Construction en acier moulé pour une fiabilité à long terme.
·Options personnalisables : Dimensions et finitions sur mesure pour des applications spécifiques.
Nuances d'acier courantes
| Nuance d'acier | Tapez | Limite d'élasticité (N/mm²) | Résistance à la traction (N/mm²) | Allongement (%) | Applications clés | Remarques |
| ASTM A216 WCB | Acier au carbone moulé | ~250 | 485-655 | 22 | Machinerie industrielle standard et lourde, exploitation minière, éoliennes | Le plus largement utilisé ; excellente usinabilité |
| ASTM A487 4Q | Acier moulé à haute résistance | ~485 | 655-895 | 15-20 | Applications extrêmes, gros équipements | Résistance supérieure pour des charges très élevées |
| ASTM A217 WC9 | Acier allié Cr-Mo | ~275 | 485-655 | 18 | Applications haute température, turbines, machinerie lourde | Excellente stabilité thermique |
| AISI 304 (EN 1.4301) | Acier inoxydable | ~205 | 515-690 | 40 | Environnements résistants à la corrosion, alimentaire, marin | Idéal pour les environnements humides ou chimiquement agressifs |
| ASTMA36 | Acier au carbone structurel | ~250 | 400-550 | 20 | Machines standards, petites applications industrielles | Option économique pour les charges plus légères |
Tailles et dimensions typiques
| Diamètre d'alésage (ID) | Diamètre extérieur (OD) | Largeur | Remarques |
| Ø50mm | 120 millimètres | 50 millimètres | Petites machines |
| Ø200mm | 400 millimètres | 120 millimètres | Machines moyennes |
| Ø500mm | 700 millimètres | 200 millimètres | Industriel robuste |
| Ø1000mm | 1400 millimètres | 350 millimètres | Gros équipement |
| Ø1500mm | 2000 millimètres | 500 mm | Applications extrêmes |
Capacité de charge : Jusqu'à 50 000 kg (110 231 lb) dynamique, selon le type de roulement.
Tolérances : Alésage ±0,05 mm pour Ø50–500 mm ; ±0,1 mm pour >500 à 1 500 mm. OD/Largeur ±0,5 mm pour Ø50–500 mm ; ±1 mm pour >500–1 500 mm. Etat de surface Ra ≤ 1,6 µm.
Processus de fabrication
1. Casting : Le moulage au sable ou à modèle perdu forme des boîtiers robustes.
2. Usinage de précision : L'usinage CNC permet d'obtenir un alésage de ± 0,05 mm et une précision dimensionnelle serrée.
3. Traitement thermique : Normalisé ou recuit pour améliorer la résistance et la ténacité.
4. Finition extérieure : Peint, galvanisé ou huilé pour la résistance à la corrosion.

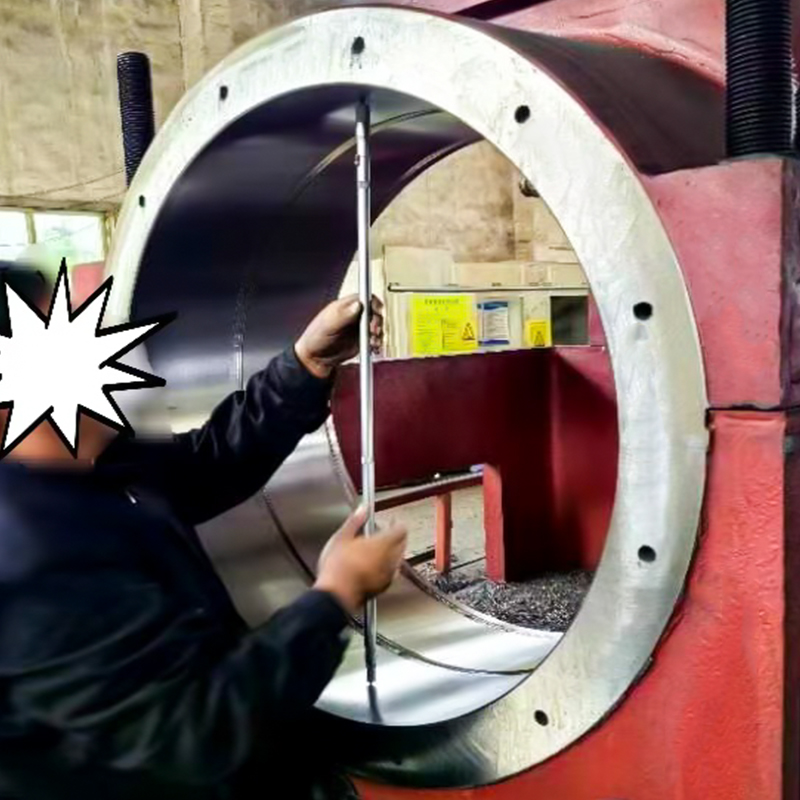

5. Tests de qualité : Contrôles dimensionnels, tests de dureté et inspections par ultrasons.
Applications
·Exploitation minière : Systèmes de convoyeurs, concasseurs et manutention des matériaux (WCB, A487 4Q).
·Éoliennes : Arbre principal et carters de boîte de vitesses (WCB, WC9).
·Machines lourdes : Pompes, turbines et équipements industriels (WCB, alésage Ø500 mm).
·Environnements corrosifs : Applications agroalimentaires ou marines (AISI 304).
·Applications standards : Petites machines et automobile (A36).
·Applications secondaires : Supports structurels dans les gros équipements, raccords résistants à la corrosion et autres utilisations personnalisées.
Avantages
·Durée de vie améliorée des roulements grâce à un ajustement précis.
·Réduction des vibrations et du bruit mécanique.
·Haute capacité de charge et résistance aux chocs.
·Options de résistance à la corrosion dans des environnements difficiles.
Livraison et assurance qualité
·Conditions de livraison : Normalisé ou recuit.
·Conditions de surface : Peint, galvanisé ou huilé.
·Conformité : normes ASTM A216, A487, A217, A36 et AISI.
·Certificats : DIN EN 10204 3.1 pour la composition chimique, les propriétés mécaniques et la précision dimensionnelle.
