Aperçu

Transformez vos systèmes de convoyeurs avec nos tubes à rouleaux de convoyeur de précision EN 10305-3 dans les nuances E235, E195, E220, E275, E355 et en aciers conformes aux normes de l'industrie (par exemple, ASTM A513 1008, 1010, 1015, 1020, 1026, AISI 304, 316, 430). Disponible dans des tailles allant de Ø30 à 114,3 mm (1,181 à 4,500 pouces) de diamètre extérieur (OD) et de 1 à 3 mm (0,039 à 0,118 pouces) d'épaisseur de paroi (WT), y compris des tailles de clé telles que Ø60,3 x 2,0 mm (2,374 x 0,079 pouces) et Ø48,3 x 2,0 mm (1,902 x 0,079 pouces), ces tubes en acier ERW offrent une précision, une durabilité et une rentabilité inégalées pour les rouleaux de convoyeur dans la logistique, la fabrication et l'entreposage. Conçus pour un fonctionnement fluide et une capacité de charge élevée, ils garantissent des performances fiables dans les systèmes de manutention, avec un minimum d'utilisations secondaires dans les applications structurelles.

Pourquoi choisir nos tubes à rouleaux de convoyeur ?

·Ingénierie de précision : Les nuances comme E235, E355 et AISI 304 offrent des limites d'élasticité de 195 à 355 N/mm², idéales pour les tubes de manutention de précision.
·Tolérances serrées : Des dimensions précises (par exemple, Ø60,3 mm/2,374 pouces OD ±0,08 mm, 2,0 mm/0,079 pouces WT ±10 %) garantissent un assemblage de rouleaux sans couture.
·Finition de surface lisse : Les surfaces propres et uniformes minimisent la friction, améliorant ainsi les performances et la longévité des rouleaux de convoyeur.
·Capacité de charge élevée : La construction ERW et en acier inoxydable prend en charge les applications exigeantes, des rouleaux légers aux rouleaux robustes.
·Tailles standard mondiales : Des tailles telles que Ø60,3 x 2,0 mm (2,374 x 0,079 pouces), Ø48,3 x 2,0 mm (1,902 x 0,079 pouces) et Ø114,3 x 3,0 mm (4,500 x 0,118 pouces) répondent aux besoins mondiaux en matière de convoyeurs.
·Polyvalence rentable : Les qualités E235, E195 et autres offrent des performances optimales à des coûts compétitifs.

Nuances d'acier courantes pour les rouleaux de convoyeur

Nos tubes à rouleaux de convoyeur conformes à la norme EN 10305-3 sont disponibles dans plusieurs nuances d'acier, ainsi que d'autres normes, pour répondre à diverses exigences de manutention :

·E235 (EN 10305-3) : Acier à faible teneur en carbone (limite d'élasticité : 235 N/mm², résistance à la traction : 340-480 N/mm²) avec une excellente soudabilité, idéal pour les rouleaux de service moyen (par exemple, Ø60,3 x 2,0 mm / 2,374 x 0,079 pouces) dans la logistique et la fabrication.
·E195 (EN 10305-3) : Acier à faible teneur en carbone (limite d'élasticité : 195 N/mm², résistance à la traction : 320-460 N/mm²) pour rouleaux légers destinés à la manutention de petits colis (par exemple, Ø33,7 x 1,5 mm / 1,327 x 0,059 pouces).
·E220 (EN 10305-3) : Acier à très faible teneur en carbone (limite d'élasticité : 220 N/mm², résistance à la traction : 330-470 N/mm²) pour rouleaux ultra-légers dans les applications à faible charge (par exemple, Ø42,4 x 1,5 mm / 1,669 x 0,059 pouces).
·E275 (EN 10305-3) : Résistance modérée (limite d'élasticité : 275 N/mm², résistance à la traction : 410-550 N/mm²) pour les rouleaux de service moyen à lourd dans les convoyeurs industriels (par exemple, Ø76,1 x 2,0 mm / 2,996 x 0,079 pouces).
·E355 (EN 10305-3) : Acier à haute résistance (limite d'élasticité : 355 N/mm², résistance à la traction : 490-630 N/mm²) pour rouleaux robustes dans les systèmes miniers ou industriels (par exemple, Ø89,0 x 2,5 mm / 3,504 x 0,098 pouces).
·ASTM A513 1008 : Acier à très faible teneur en carbone (limite d'élasticité : ~275 N/mm², résistance à la traction : ~340 N/mm²) pour rouleaux économiques et légers (par exemple, Ø38,0 x 1,5 mm / 1,496 x 0,059 pouces).
·ASTM A513 1010 : Acier à faible teneur en carbone (limite d'élasticité : ~310 N/mm², résistance à la traction : ~379 N/mm²) pour rouleaux à usage général dans l'entrepôt (par exemple, Ø50,8 x 2,1 mm / 2,000 x 0,083 pouces).
·ASTM A513 1015 : Résistance équilibrée (limite d'élasticité : ~345 N/mm², résistance à la traction : ~414 N/mm²) pour rouleaux de service moyen dans l'automobile et la logistique (par exemple, Ø48,3 x 2,0 mm / 1,902 x 0,079 pouces).
·ASTM A513 1020 : Résistance supérieure (limite d'élasticité : ~379 N/mm², résistance à la traction : ~448 N/mm²) pour les rouleaux de service moyen en milieu industriel (par exemple, Ø76,2 x 3,0 mm / 3,000 x 0,120 pouces).
·ASTM A513 1026 : Haute résistance (limite d'élasticité : ~448 N/mm², résistance à la traction : ~517 N/mm²) pour les rouleaux robustes destinés à la manutention de matériaux en vrac (par exemple, Ø101,6 x 4,0 mm / 4,000 x 0,156 pouces).
·ASTM A500 Catégorie B/C : Acier de qualité structurelle (limite d'élasticité : 317-345 N/mm², résistance à la traction : 400-427 N/mm²) pour rouleaux de grand diamètre et à forte charge (par exemple, Ø114,3 x 4,8 mm / 4,500 x 0,188 pouces).
·AISI 304/316 (EN 1.4301/1.4401) : Aciers inoxydables pour environnements hygiéniques ou corrosifs (par exemple, transformation des aliments, usines chimiques) avec des rouleaux de type Ø50,0 x 1,5 mm (1,969 x 0,059 pouces).
·AISI 430 (EN 1.4016) : Acier inoxydable ferritique pour une résistance à la corrosion économique dans les applications semi-hygiéniques (par exemple, Ø48,3 x 2,0 mm / 1,902 x 0,079 pouces).|

Ces qualités garantissent la polyvalence pour les applications de convoyeurs légères, lourdes et spécialisées, répondant aux normes mondiales.

Processus de fabrication

Nos tubes à rouleaux de convoyeur EN 10305-3 sont conçus pour la précision et la durabilité :

1. Soudage par résistance électrique (ERW) : Les bandes d'acier sont soudées et dimensionnées à froid pour obtenir des dimensions précises (par exemple, Ø60,3 x 2,0 mm / 2,374 x 0,079 pouces), garantissant ainsi des tubes de convoyeur en acier ERW de haute qualité.
2. Formage à froid : Améliore la précision dimensionnelle et la qualité de la surface pour un fonctionnement fluide du rouleau.
3. Traitement thermique : Les conditions normalisées (N) ou telles que soudées (CR1, CR2) optimisent les propriétés mécaniques pour la manipulation des matériaux.
4. Finition extérieure : Les surfaces lisses et propres, souvent huilées ou phosphatées, assurent la résistance à la corrosion et la facilité de montage.
5. Tests de qualité : Les contrôles dimensionnels, les essais de traction et les essais non destructifs (par exemple par courants de Foucault) garantissent la conformité aux normes EN 10305-3.

Ce processus permet d'obtenir des tubes soudés avec précision optimisés pour les performances des rouleaux de convoyeur.

Spécifications matérielles

Note : E235 (EN 10305-3), avec options pour E195, E220, E275, E355 et autres (par exemple, ASTM A513 1008, 1010, 1015, AISI 304, 430)
Composition chimique (E235, % max sauf indication contraire) :
·Carbone (C) : 0,17
·Silicium (Si) : 0,35
·Manganèse (Mn) : 1,20
·Phosphore (P): 0,025
·Soufre (S) : 0,025
·Propriétés mécaniques (E235, normalisé, N) :
·Contrainte d'élasticité : 235 N/mm² (min)
·Résistance à la traction : 340–480 N/mm²
· Allongement : 25 % (min)

Gamme de tailles :

Diamètre extérieur (OD) : Ø30–114,3 mm (1,181–4,500 pouces)
Épaisseur de paroi (WT) : 1 à 3 mm (0,039 à 0,118 pouces)
Longueur : Aléatoire (1 000 à 12 000 mm / 3,3 à 40 pieds) ou découpé sur mesure
Tailles courantes pour les rouleaux de convoyeur (OD x WT, métrique) :
·Ø33,7 x 1,5 mm (1,327 x 0,059 pouces, rouleaux de convoyeur ultra-légers)
·Ø38,0 x 1,5 mm (1,496 x 0,059 pouces, rouleaux de convoyeur légers)
·Ø42,4 x 1,5 mm (1,669 x 0,059 pouces, rouleaux de convoyeur légers)
·Ø48,3 x 2,0 mm (1,902 x 0,079 pouces, rouleaux de convoyeur standard)
·Ø50,0 x 1,5 mm (1,969 x 0,059 pouces, rouleaux de convoyeur standard)
·Ø60,3 x 2,0 mm (2,374 x 0,079 pouces, rouleaux de convoyeur à usage moyen)
·Ø63,5 x 2,0 mm (2,500 x 0,079 pouces, rouleaux de convoyeur à usage moyen)
·Ø76,1 x 2,0 mm (2,996 x 0,079 pouces, rouleaux de convoyeur industriel)
·Ø89,0 x 2,5 mm (3,504 x 0,098 pouces, rouleaux de convoyeur robustes)
·Ø101,6 x 2,5 mm (4 000 x 0,098 pouces, manutention de matériaux haute capacité)
·Ø108,0 x 3,0 mm (4,252 x 0,118 pouces, rouleaux robustes haute capacité)
·Ø114,3 x 3,0 mm (4,500 x 0,118 pouces, rouleaux robustes haute capacité)
Tolérances (selon EN 10305-3) :
·OD (≤80 mm) : ±0,08 mm ; (>80-114,3 mm) : ±0,15 %
·WT : ±10 %
·Longueur : ±3 mm pour les longueurs coupées
·Conditions de livraison : normalisées (N), telles que soudées (CR1, CR2)
·Conditions de surface : Lisse, propre ou revêtue (huilée/phosphatée) pour la résistance à la corrosion

Applications

Nos tubes de précision EN 10305-3 E235, E195, E220, E275, E355 et autres (par exemple, Ø60,3 x 2,0 mm / 2,374 x 0,079 pouces) sont conçus pour :

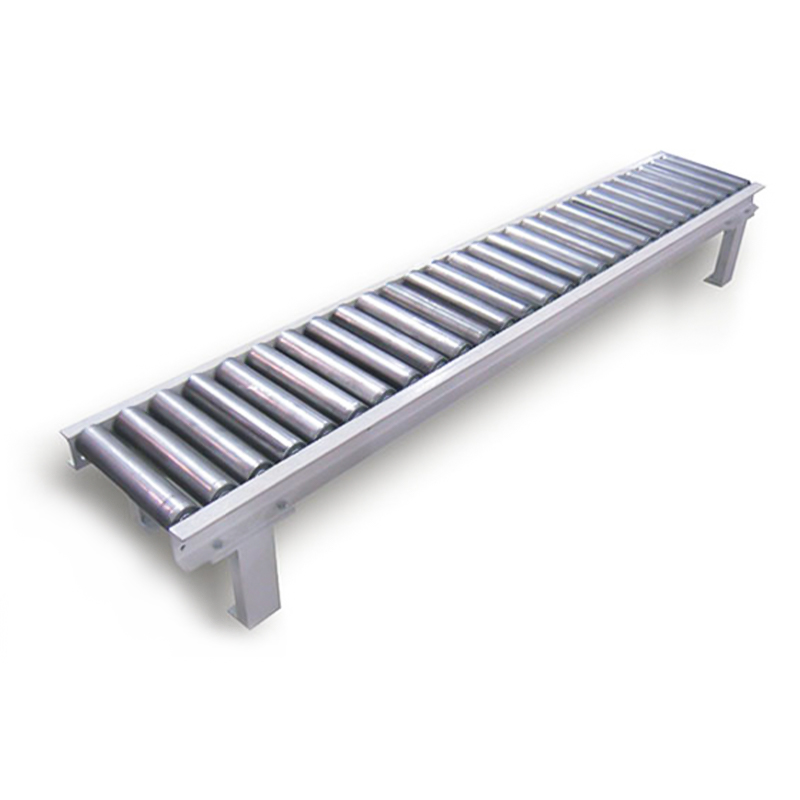

Rouleaux de convoyeur : Tubes hautes performances pour systèmes de manutention dans :
1. Logistique : Entrepôts, centres de distribution (E235, Ø60,3 x 2,0 mm ; E195, E220, Ø33,7 x 1,5 mm pour rouleaux légers).
2. Fabrication : Lignes d'assemblage, production automobile (E275, Ø48,3 x 2,0 mm ; E355, Ø89,0 x 2,5 mm pour rouleaux lourds).
3. Industriel : Exploitation minière, manutention de matériaux en vrac (E355, ASTM A500 Grade B/C, Ø114,3 x 3,0 mm pour rouleaux haute capacité).
4. Environnements hygiéniques : Agroalimentaire, pharmaceutique (AISI 304/316/430, Ø50,0 x 1,5 mm ou Ø48,3 x 2,0 mm pour la résistance à la corrosion).
5. Applications secondaires (usage limité) :
·Composants structurels (par exemple, cadres légers avec E235, ASTM A500).
·Tubes de meubles (par exemple, étagères, étagères avec E195, E220, AISI 430).

Assurance qualité

Tous les tubes E235, E195, E220, E275, E355 et autres sont conformes à la norme EN 10305-3 ou aux normes pertinentes (par exemple ASTM A513, A500). Les certificats de test selon DIN EN 10204 3.1 vérifient la composition chimique, les propriétés mécaniques et la précision dimensionnelle. Les tests par courants de Foucault, les tests d'aplatissement et les inspections de surface garantissent des performances optimales pour les tubes de manutention.

Libérez l’efficacité de votre convoyeur

·Optimisé pour les rouleaux : Des tailles telles que Ø60,3 x 2,0 mm (2,374 x 0,079 pouces), Ø48,3 x 2,0 mm et Ø114,3 x 3,0 mm, avec des nuances E235 à AISI 430, garantissent précision et durabilité.
·Conformité aux normes mondiales : Les options EN 10305-3, ASTM A513 et en acier inoxydable répondent aux besoins du marché mondial.
·Approvisionnement flexible : Tailles standard en stock et longueurs personnalisables pour vos besoins de convoyeur.
· Conseils d'experts : Notre équipe vous aide à sélectionner la qualité et la taille idéales pour une efficacité maximale.
