Tube pour composants automobiles : types, qualités et guide de sélection

1. Pourquoi la sélection des tubes est importante dans les composants automobiles

Une seule fracture de contrainte dans un tube d’arbre de transmission peut provoquer une défaillance catastrophique sur l’autoroute. Le tube d'acier à l'intérieur d'un amortisseur, d'un bras de suspension ou d'un rail de châssis n'est pas seulement un morceau de métal creux : c'est un élément structurel où un mauvais choix de nuance peut réduire la durée de vie des composants de 50 % ou plus. Les erreurs de sélection des matériaux contribuent à près de 15 % des ruptures par fatigue liées au châssis , selon les données d'analyse des défaillances observées dans les examens de qualité de niveau 1. Lorsque vous spécifiez un tube pour des composants automobiles, vous équilibrez la résistance à la traction, la soudabilité, la résistance à la corrosion et le coût dans un environnement où les tolérances sont mesurées en microns et la durée de vie en centaines de milliers de kilomètres.

Cet équilibre devient encore plus serré sur les plates-formes de véhicules modernes. L'électrification ajoute de la masse à la batterie, ce qui augmente les charges de torsion sur les tubes de suspension et de châssis. Les objectifs d’allègement exigent des parois plus minces avec une résistance à la fatigue identique, voire supérieure. Les sélections empiriques traditionnelles ne fonctionnent plus. Un tube ERW à usage général qui a fonctionné de manière adéquate dans une berline à carrosserie en acier peut tomber en panne prématurément dans un multisegment EV parce que le spectre de charge a changé. Comprendre l'interaction entre le processus de fabrication, la qualité du matériau et la finition de surface permet de distinguer un tube fiable et longue durée d'une statistique de défaillance sur le terrain.

Cet article va au-delà des descriptions génériques des catalogues. Nous comparerons côte à côte les tubes sans soudure, DOM, ERW et étirés à froid de précision, puis connecterons chaque type à de véritables sous-systèmes automobiles : transmission, suspension, freinage et structures intérieures. Vous trouverez également des données quantitatives sur les effets de rugosité de surface, un tableau de sélection des qualités de matériaux et un cadre décisionnel reproductible qui tient compte des exigences de certification et de la taille des lots.

2. Types de tubes utilisés dans l'automobile : sans soudure, DOM, ERW et étirés à froid de précision

Quatre familles de fabrication de tubes dominent les applications automobiles. Les différences résident dans la manière dont la paroi du tube est formée et dans les étapes de post-traitement appliquées. Ces différences contrôlent directement l'uniformité mécanique, l'intégrité de la soudure et la précision dimensionnelle.

Pour les composants de transmission, les tubes DOM comblent l'écart entre coût et performances. Un tube soudé étiré à froid pour applications d'arbre de transmission a généralement une tolérance d'épaisseur de paroi de ±0,1 mm, ce qui influence directement le déséquilibre résiduel : chaque 0,1 mm d'excentricité peut augmenter le déséquilibre dynamique de 15 à 20 g·cm dans un arbre de 1,5 mètre. C'est pourquoi les équipementiers privilégient le DOM plutôt que les restes explosifs des guerres simples pour les arbres de transmission, même lorsque le coût des matières premières est 20 à 30 % plus élevé.

Tubes en acier de précision pour arbres de transmission, fabricant de tubes d'arbre de transmission

Suao propose des tubes en acier de précision pour les arbres de transmission, en tant que fabricants et usines de tubes d'arbre de transmission en Chine, des tubes en acier de précision personnalisés pour les arbres de transmission.

Voir le produit →

Les tubes sans soudure dominent dans les circuits hydrauliques et critiques pour la sécurité. L’absence de ligne de soudure supprime le maillon le plus faible en matière de fatigue par pression cyclique élevée. Cependant, sans soudure ne signifie pas automatiquement meilleur : de nombreuses qualités DOM modernes atteignent une résistance à l'éclatement comparable lorsque la zone soudée est correctement traitée thermiquement et étirée. Les tubes étirés à froid de précision, souvent fournis avec un diamètre intérieur ultra-lisse (Ra 0,4 µm ou mieux), sont le choix par défaut pour les amortisseurs monotubes et les vérins à cartouche hydrauliques où la longévité du joint compte plus que la résistance brute du cerceau.

3. Comparaison des qualités de matériaux : 1026, 4130, E355, 27SiMn et plus

La chimie de l’acier constitue la référence, mais la mécanique elle-même dépend également du traitement thermique. La même nuance E355 peut présenter une variation de limite d’élasticité de 150 MPa selon qu’elle est fournie sous forme laminée, normalisée ou écrouie. Le tableau ci-dessous répertorie les qualités de tubes automobiles les plus courantes avec des propriétés représentatives dans les conditions de livraison proposées par la plupart des fournisseurs pour les composants usinés ou formés.

Les tubes 1 026 DOM offrent le meilleur rapport durée de vie/coût pour les arbres de transmission rotatifs , tandis que le 4130 est réservé aux plates-formes de performances sensibles au poids où le traitement thermique après soudage fait déjà partie du plan de fabrication. Les suspensions E355 et ST52 dominent les conceptions de suspension européennes car elles se soudent de manière prévisible et peuvent être étirées selon des tolérances strictes sans retour élastique excessif. La nuance 27SiMn à haute résistance apparaît principalement dans les machines mobiles lourdes et les véhicules utilitaires, où l'état trempé et revenu fournit une limite d'élasticité supérieure à 800 MPa, mais elle nécessite un contrôle minutieux des procédures de soudage pour éviter le ramollissement de la zone affectée par la chaleur.

4. Traitement de surface et son impact sur les performances des tubes

Le traitement de surface n’est pas un choix esthétique. Sur un tube d'amortisseur, la différence entre un revêtement au phosphate de zinc et un revêtement électronique cataphorétique peut être de 480 heures de résistance au brouillard salin contre plus de 1 000 heures. À l'intérieur du tube, la rugosité de la surface détermine directement l'usure du joint : il a été démontré lors des tests d'endurance que la réduction de la rugosité de la surface intérieure (Ra) de 1,6 µm à 0,4 µm permet prolonger la durée de vie des joints hydrauliques d'un facteur de deux ou plus .

Pour les applications d'amortisseurs monotubes, la meilleure pratique consiste à utiliser un tube de cylindre d'amortisseur à rugosité intérieure contrôlée — généralement Ra 0,4 µm max — combiné à une couche électronique cataphorétique sur la surface extérieure. Le revêtement électronique offre une résistance aux éclats de pierre bien supérieure au revêtement en poudre, tandis que le diamètre interne lisse maintient la friction du joint de piston faible et constante tout au long de la durée de vie du produit. Dans les domaines où l'aspect esthétique est important, comme les corps de coilover exposés, le chromage dur reste la référence, mais il ajoute environ 25 à 35 % au coût du tube par rapport à un revêtement électronique de haute qualité.

Tube d'amortisseur hydraulique – EN 10305-2 E235 N, tube en acier de précision soudé étiré à froid Ø40 x 2 mm, fournisseurs - Jiangsu

Suao est un fournisseur chinois de tube d'amortisseur hydraulique – EN 10305-2 E235 N, de tube en acier de précision soudé étiré à froid Ø40 x 2 mm, de tube d'amortisseur hydraulique personnalisé – EN 10305-2 E235 N, de soudure étirée à froid

Voir le produit →

5. Comment choisir le tube adapté à votre application automobile

Un flux de décision structuré élimine les incertitudes. La séquence de cinq étapes suivante a été affinée à partir de dizaines d’approbations de pièces de production et de programmes de qualification de fournisseurs.

1. Définissez la fonction principale. Le tube transporte-t-il du fluide (vérin hydraulique), transmet-il le couple (arbre de transmission), absorbe-t-il l'énergie d'impact (crash-box) ou agit-il comme une entretoise structurelle ? La fonction détermine le mode de défaillance clé (fatigue, flambage, éclatement ou usure) et donc la propriété du matériau déterminant.
2. Identifiez le cas de charge dominant. Un tube de colonne de direction subit des contraintes de torsion et une compression axiale occasionnelle. Un tube de bras de suspension subit une flexion multiaxiale avec une charge inversée importante. Faites correspondre la limite d'endurance de la nuance d'acier (ou la résistance à la fatigue à 107 cycles) au spectre de contraintes et appliquez un facteur de sécurité minimum de 1,5 sur le rendement pour la construction de prototypes.
3. Sélectionnez le processus de fabrication. Si la conception nécessite un circuit haute pression sans soudure, choisissez un tube sans soudure. Si vous avez besoin d'une solution à coût moyen avec de bonnes performances de concentricité et de fatigue, un tube ID aiguisé pour les vérins hydrauliques fabriqués à partir de DOM ou de pièces soudées étirées à froid sont souvent le point idéal. Pour les supports non critiques avec finition peinte, les restes explosifs des guerres sont suffisants.

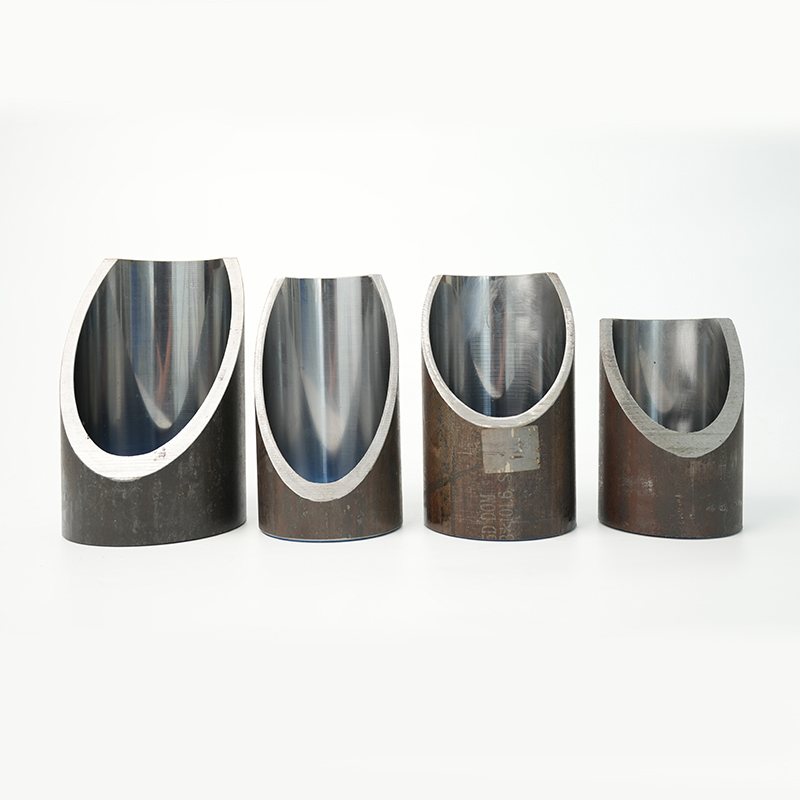

Tube adouci et SRB - EN 10305-1 E355 H8 Ra0.4, finition miroir ID pour barils de vérins hydrauliques, fournisseurs - Jiangsu Suao M

Suao est un fournisseur chinois de tubes aiguisés et SRB – EN 10305-1 E355 H8 Ra0.4, finition miroir ID pour fûts de vérins hydrauliques, de tubes aiguisés et SRB personnalisés – EN 10305-1 E355 H8 Ra0.4, finition miroir ID pour Hydrau

Voir le produit →

1. Définir les tolérances et l'état de surface. Spécifiez la tolérance ID H8–H9 pour les ajustements de piston et de guide de tige. Exiger un Ra 0,8 µm ou mieux pour les joints dynamiques, Ra 0,4 µm où l'étanchéité à l'huile à faibles vitesses de course est critique. Pour les arbres de transmission, une concentricité (TIR) ​​inférieure à 0,3 % du diamètre extérieur évite les pénalités de déséquilibre.
2. Cartographiez le coût, le volume et le délai de livraison. Un tube étiré sans soudure peut coûter 40 % plus cher qu'un équivalent DOM. Si votre volume annuel est inférieur à 2 000 unités, cette prime pourrait être acceptable pour éviter l’amortissement de l’outillage. Pour les volumes supérieurs à 20 000 unités, le coût des matériaux domine et une solution soudée bien conçue l'emporte généralement.

Cette séquence évite l’erreur la plus courante : commencer la conversation avec une qualité de matériau avant de comprendre l’état de contrainte du composant. Commencez toujours par la fonction et les charges, puis laissez les données vous guider vers le bon type de tube.

6. Considérations relatives aux coûts et aux délais : tubes personnalisés ou standards

Le coût total d’un tube dans un composant automobile de production correspond rarement à son prix au mètre. La découpe, la finition finale et le coût du rejet d'un lot en raison de mauvaises conditions d'approvisionnement dépassent souvent le coût des matières premières. Le tableau ci-dessous compare les tubes standard avec les tubes étirés sur mesure qui correspondent à une combinaison OD/ID/mur et à des spécifications de surface spécifiques.

Pour le prototypage en petit volume, la flexibilité compte plus que le prix unitaire. Plusieurs usines spécialisées acceptent des commandes aussi faibles que 200 à 300 kg de tubes étirés à froid de précision, offrant ainsi aux fournisseurs de niveau 2 une voie viable pour valider une conception avant de s'engager dans un outillage à grand volume. Dans ces cas-là, la pénalité en matière de délai de livraison est marginale – peut-être une semaine supplémentaire – tandis que l’avantage technique des tests avec l’état de surface et la tolérance prévus pour la production est énorme.

7. Certifications et normes de qualité pour les tubes automobiles

Sans les bonnes certifications, aucun portail d’approvisionnement OEM ne permettra à un fournisseur de tubes de franchir la porte. La référence pour les pièces de production est l'IATF 16949, qui ajoute des exigences spécifiques à l'automobile en plus de la norme ISO 9001. Un fournisseur qui détient uniquement la norme ISO 9001 peut toujours être acceptable pour les pièces de rechange ou de service, mais pas pour la livraison directe OEM de niveau 1.

• IATF 16949:2016 — Obligatoire pour la production en série. Nécessite des plans de contrôle documentés, des études MSA et des inspections annuelles de configuration. Les fournisseurs sans ce formulaire sont automatiquement disqualifiés de la plupart des appels d'offres.
• ISO 9001:2015 — Le point d'entrée minimum pour la gestion de la qualité. Convient aux lots de prototypes et aux pièces de rechange non critiques.
• Rapports d'essais de matériaux selon EN 10204 Type 3.1 — Obligatoire pour chaque expédition de tubes de châssis sous pression. Une déclaration de type 2.1 est insuffisante pour tout ce qui entre dans un circuit hydraulique.
• PPAP niveau 3 — L'ensemble standard d'approbation des pièces de production requis par la plupart des constructeurs de véhicules de tourisme. Comprend les résultats dimensionnels, les certificats de matériaux, les études de capacité (Ppk/Cpk) et l'approbation d'apparence.
• Conformité REACH et RoHS — Applicable aux traitements de surface (passivation sans chrome VI) et aux composants vendus sur le marché secondaire européen.

La perte d'une certification – ou le fait de ne pas maintenir un processus conforme – n'est pas un inconvénient administratif. Cela interrompt les expéditions et peut conduire à une mesure de confinement qui gèle toute la chaîne d'approvisionnement pour ce numéro de pièce. La sélection d'un fournisseur de tubes disposant d'un certificat IATF 16949 en vigueur et d'un historique de soumissions PPAP dans les délais est une décision d'atténuation des risques et non une formalité d'approvisionnement.

8. Conclusion et prochaines étapes

Chaque décision relative aux tubes automobiles se situe à l’intersection de la science des matériaux, de la capacité des processus et des mathématiques de la chaîne d’approvisionnement. Le bon choix n’est jamais une seule nuance ou un seul procédé : il s’agit d’une combinaison qui offre la durée de vie à la fatigue, la cohérence dimensionnelle et la résistance à la corrosion requises dans une enveloppe de coût total viable. Les tubes sans soudure offrent une intégrité maximale pour les circuits critiques en matière de sécurité. Les tubes DOM offrent le meilleur équilibre pour les pièces rotatives et structurelles. Les restes explosifs des guerres restent la bête de somme pour les applications formées et non sollicitées.

Les équipes d’ingénierie les plus performantes ne se contentent pas de demander un devis pour des « tubes pour composants automobiles ». Ils arrivent à la table avec un cas de charge clair, une finition de surface cible et une compréhension du parcours de certification requis par leur programme. Si vous évaluez une nouvelle conception ou si vous ressourcez une pièce existante, commencez par le cadre de sélection en cinq étapes ci-dessus. Demandez ensuite un ensemble de données techniques comprenant des certificats d'essai complets en usine, des bobines d'échantillons pour la qualification des soudures et des données de capacité prêtes pour le PPAP — le type de substance qui sépare une chaîne d'approvisionnement fiable d'un questionnaire auprès des fournisseurs.
