Tube adouci et SRB – ASTM A513 ST52 / SAE 1026, soudé (CDW), finition miroir ID pour fûts de vérins hydrauliques

Nos tubes ASTM A513 étirés à froid soudés (CDW) aiguisés et SRB sont précis -

Ces tubes combinent la rentabilité des tubes soudés avec une finition de haute précision, offrant :

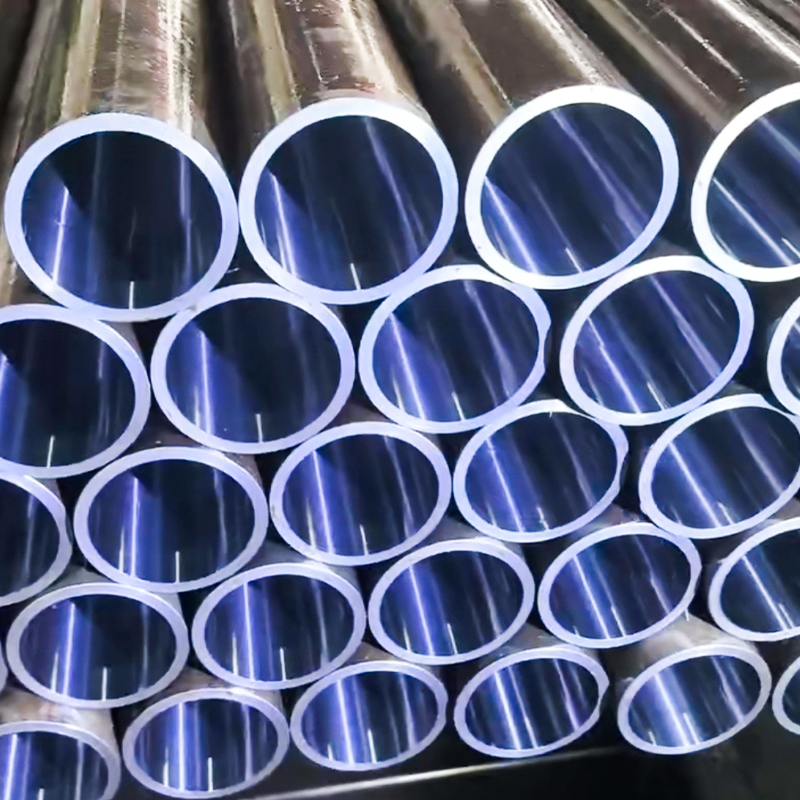

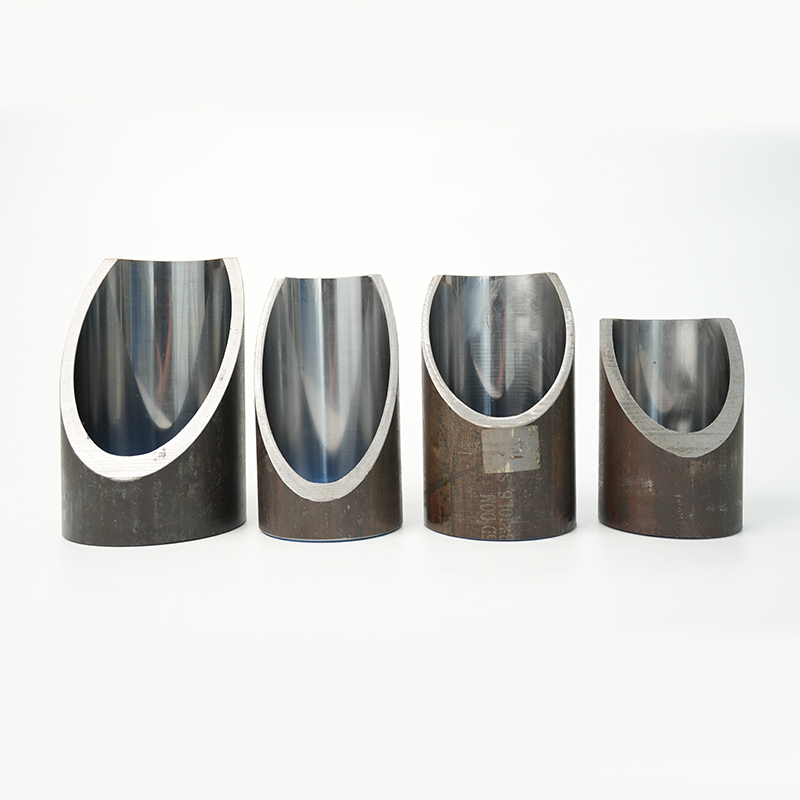

· Alésage interne de type miroir (Ra ≤ 0,4 μm pour poli, Ra ≤ 0,2 μm pour SRB)
·Tolérances dimensionnelles serrées (H8)
·Excellente rectitude pour un déplacement fiable du piston

Idéal pour les vérins hydrauliques moyenne pression, les machines industrielles, les applications automobiles et agricoles où une finition d'alésage de haute qualité est requise mais où des tubes sans soudure ne sont pas nécessaires.

Nuances d'acier typiques

·ST52 (équivalent DOM ASTM A513 Type 5)
·SAE 1026 (tube DOM en acier au carbone)
·En option : 1020 ou 1025 selon les exigences mécaniques

Tailles courantes (OD × WT × ID)

·Ø40 mm × 5 mm
·Ø50 mm × 6 mm
·Ø63,5 mm × 6,35 mm
·Ø76 mm × 7 mm
·Ø90 mm × 8 mm
·Ø100 mm × 10 mm

Tailles métriques et impériales personnalisées disponibles sur demande.

Spécifications techniques

·Norme : ASTM A513, tube DOM de type 5, soudé (CDW)
·État : Étiré à froid aiguisé / SRB
·Tolérance d'identification : H8 (ou plus serré sur demande)
·Finition de surface : Ra ≤ 0,4 μm (honifié) / Ra ≤ 0,2 μm (SRB)
· Rectitude : ≤ 0,3 mm/m
·Rondeur : ≤ 0,03 mm

Processus de fabrication

1. Production de tubes soudés – REG en feuillard d'acier de haute qualité
2. Etirage à froid sur mandrin (DOM) – améliore la précision dimensionnelle et les propriétés mécaniques
3. Traitement thermique/normalisation – améliore l’intégrité de la soudure
4. Affûtage – finition abrasive précise pour Ra ≤ 0,4 μm
5. Parage et brunissage au rouleau (SRB) – finition miroir en option Ra ≤ 0,2 μm
6. Contrôle – contrôles dimensionnels, de rectitude, de rondeur et de rugosité de surface

Principales caractéristiques et avantages

·Alternative économique aux tubes sans soudure pour cylindres moyenne pression
·Tolérances H8 de haute précision pour un assemblage fiable
·Finition d'alésage de type miroir pour une durée de vie prolongée du joint et du piston
·Disponible en finitions adoucies ou SRB
·Tailles métriques et impériales fournies

Applications

·Vérins hydrauliques pour machines de construction et agricoles
·Barils de cylindres pneumatiques
·Matériel de manutention et de levage
·Presses hydrauliques industrielles
·Systèmes hydrauliques pour automobiles et machines mobiles
