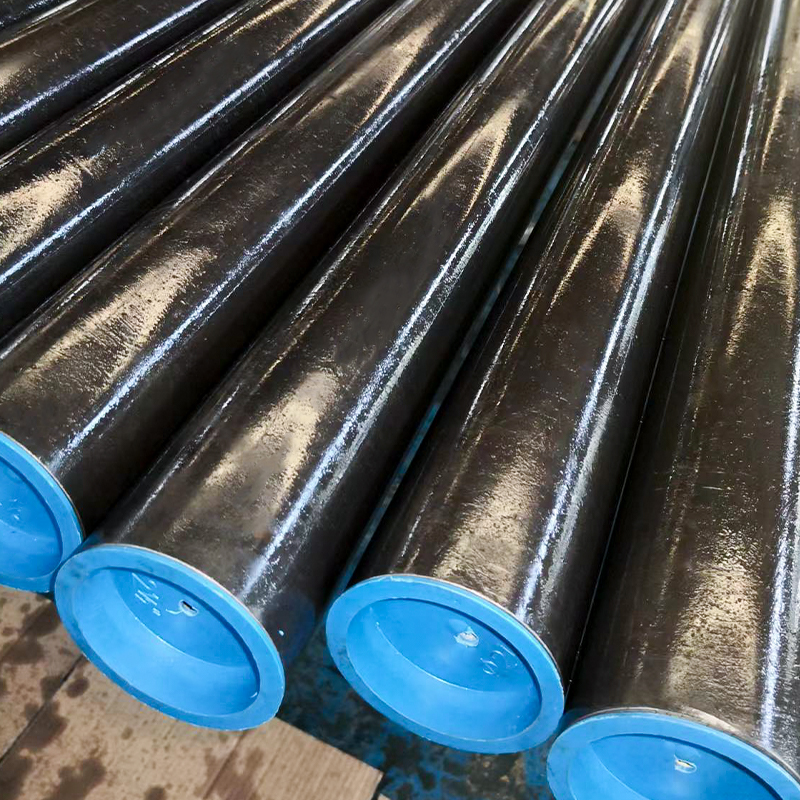

Nos tubes de cylindre hydraulique ASTM A519 sont fabriqués avec précision à l'aide de tubes en acier étirés à froid sans soudure (CDS), garantissant une résistance mécanique supérieure, une précision dimensionnelle et des surfaces intérieures lisses. Produits dans les nuances ST52, 27SiMn et 20MnV6, ces tubes sont spécialement développés pour la fabrication de vérins hydrauliques, où une pression élevée, une fiabilité et une excellente usinabilité sont requises. Par rapport aux tubes soudés, les tubes sans soudure (ASTM A519) offrent une résistance plus élevée et une meilleure fatigue. résistance et durée de vie plus longue, ce qui en fait le premier choix pour les applications hydrauliques intensives.
Principales fonctionnalités
· Norme : ASTMA519
· Nuances d'acier : ST52, 27SiMn, 20MnV6
· Processus : Étiré à froid sans soudure (CDS)
· Conçu pour l'affûtage ou la finition SRB
· Excellente rectitude et rondeur
· Haute résistance mécanique pour les systèmes haute pression
Spécifications techniques
| Paramètre | Spécification |
| Norme | ASTMA519 |
| Nuances d'acier | ST52, 27SiMn, 20MnV6 |
| Diamètre extérieur (OD) | Ø30 – Ø500 mm (dimensions personnalisées sur demande) |
| Épaisseur de paroi (WT) | 2 à 50 mm |
| Longueur | Jusqu'à 12 m, coupe à longueur disponible |
| Tolérances | H9 – H11 (sur demande) |
| État des surfaces | Comme dessiné / prêt pour l'affûtage ou le SRB |
Processus de fabrication
1. Production de tubes sans soudure à partir de billettes (perçage et laminage à chaud)
2. Étirage à froid pour des dimensions, une finition de surface et une résistance améliorées
3. Traitement thermique (normalisé, trempé et revenu si nécessaire)
4. Redressage pour une excellente précision linéaire
5. Tests non destructifs (CND) pour la qualité interne et de surface
6. Honing ou SRB en option pour une finition d'identification semblable à un miroir
Nuances d'acier typiques expliquées
·ST52 – Excellentes ténacité, soudabilité et usinabilité
·27SiMn – Haute résistance, bonne résistance aux chocs, souvent utilisé dans les vérins à usage intensif
·20MnV6 – Acier micro-allié avec vanadium ajouté pour plus de solidité et de résistance à l’usure
Tailles courantes (stock et production)
·Ø50 x 5 mm
·Ø63,5 x 7,1 mm
·Ø80 x 8 mm
·Ø100 x 10 mm
·Ø125 x 12,5 mm
·Ø160 x 15 mm
·Ø200 x 20 mm
(Dimensions personnalisées disponibles sur demande)
Applications
Vérins hydrauliques pour :
·Engins de chantier (excavatrices, chargeuses, grues)
·Matériel agricole (tracteurs, moissonneuses, machines forestières)
·Machines minières (appareils de forage, systèmes de transport)
·Presses hydrauliques industrielles
·Systèmes de levage lourd et de manutention
Avantages
·Résistance à haute pression
·Longue durée de vie dans des environnements difficiles
·Excellente usinabilité pour la fabrication de cylindres
· Rectitude supérieure pour la course du piston
·Compatible avec les processus d'affûtage et de finition SRB
