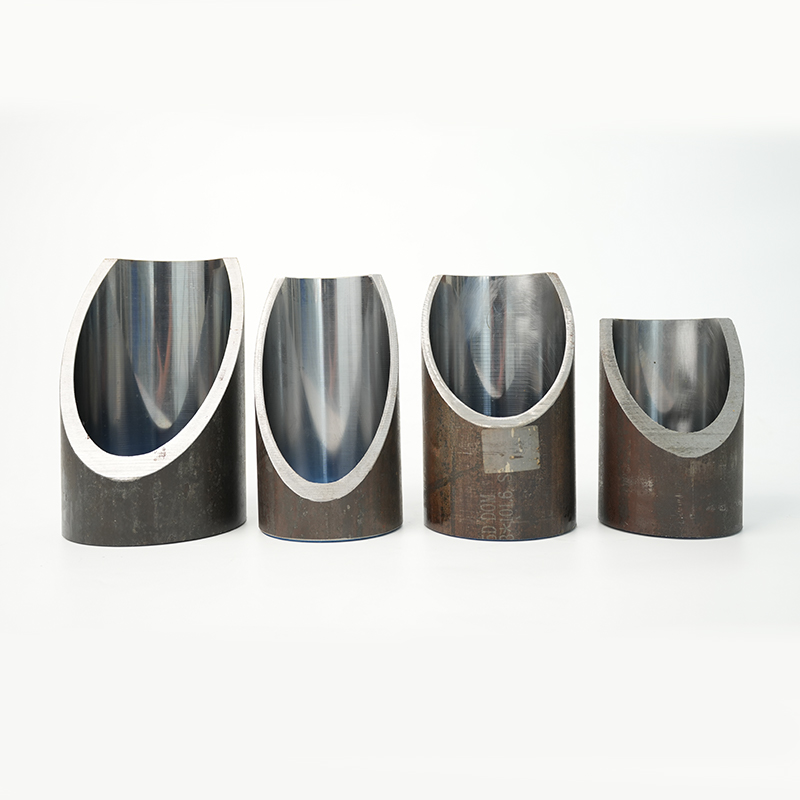

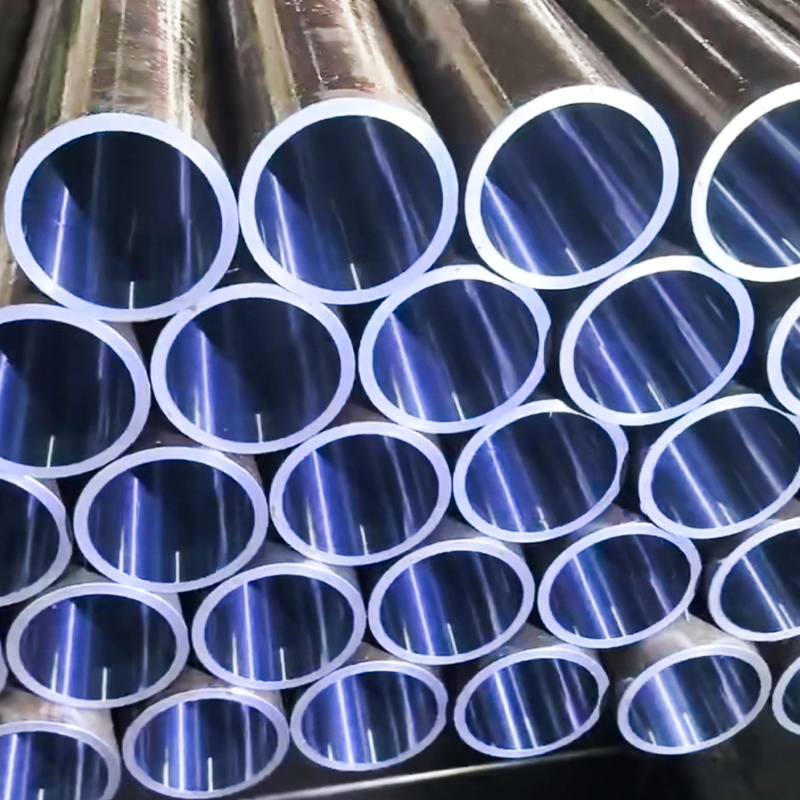

Nos tubes aiguisés, biseautés et brunis au rouleau (SRB) – ASTM A519 sont des tubes en acier sans soudure (CDS) étirés à froid avec précision, traités pour obtenir une finition de diamètre intérieur semblable à un miroir. Avec des tolérances allant jusqu'à H8 et une rugosité de surface aussi faible que Ra 0,4 μm, ces tubes sont idéaux pour les cylindres de vérins hydrauliques nécessitant un faible frottement, une longue durée de vie des joints et une résistance élevée à l'usure.
Conçus pour les marchés nord-américains et internationaux qui suivent les normes ASTM, ces tubes sont largement utilisés dans les systèmes hydrauliques de construction, industriels, agricoles et automobiles.
Nuances d'acier typiques
·ST52 – bonne résistance mécanique, usinabilité et soudabilité
·20MnV6 – acier micro-allié pour une résistance à l’usure et une ténacité élevées
·27SiMn – acier allié à haute résistance pour vérins hydrauliques robustes
·Autres qualités disponibles sur demande (ASTM A519 1020, 1026, DOM)
Tailles courantes (OD × WT × ID)
·Ø40 mm × 5 mm (ID Ø30 mm)
·Ø63,5 mm × 6 mm (ID Ø51,5 mm)
·Ø90 mm × 8 mm (ID Ø74 mm)
·Ø100 mm × 10 mm (ID Ø80 mm)
·Ø125 mm × 12,5 mm (ID Ø100 mm)
·Ø150 mm × 15 mm (ID Ø120 mm)
Les tailles impériales (tubes DOM en pouces) sont disponibles sur demande.
Spécifications techniques
·Norme : Tube ASTM A519 Type 5 / DOM
·État : Étiré à froid sans soudure, aiguisé ou SRB
·Tolérance d'identification : H8 (ou plus serré sur demande)
·Finition de surface : Ra ≤ 0,4 μm (affûté), Ra ≤ 0,2 μm (SRB)
· Rectitude : ≤ 0,3 mm/m
·Rondeur : ≤ 0,03 mm
Processus de fabrication
1. Production de tubes sans soudure ASTM A519 – perçage et laminage à chaud
2. Etirage à froid sur mandrin (DOM) – améliore la précision dimensionnelle et les propriétés mécaniques
3. Traitement thermique/normalisation – assure la stabilité de la structure interne
4. Affûtage – finition abrasive précise pour obtenir une identification lisse
5. Parage et brunissage au rouleau (SRB) – finition miroir en option pour un Ra ultra-faible
6. Contrôle – contrôles dimensionnels, rectitude, rondeur et état de surface
Principales caractéristiques et avantages
·ID ultra-lisse pour des joints et des pistons durables
·Haute précision dimensionnelle (H8) pour un assemblage de cylindre fiable
·Disponible en finitions adoucies et SRB
·Solution économique pour les vérins hydrauliques moyenne à haute pression
· Compatible avec les normes métriques et impériales
Applications
· Vérins hydrauliques dans les machines de construction, agricoles et industrielles
· Barils de cylindres pneumatiques
· Équipement de levage lourd
· Presses et automatisation industrielle
