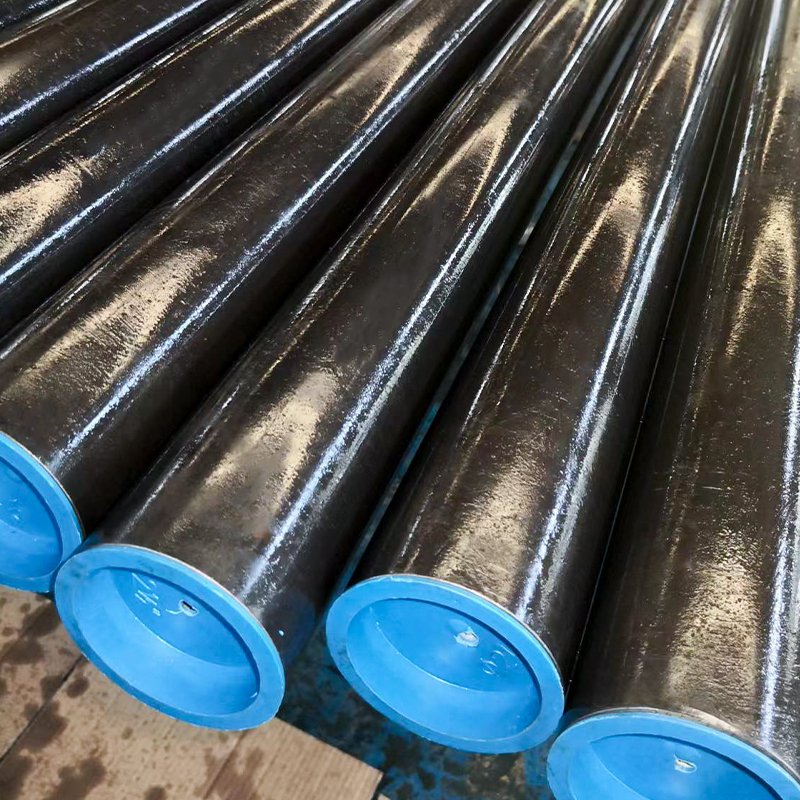

Nos tubes de cylindre hydraulique – ASTM A513 ST52 étirés à froid et soudés (CDW) sont conçus pour offrir un équilibre entre haute précision, fiabilité et rentabilité. Fabriqués par soudage par résistance électrique (ERW) puis étirés à froid sur mandrin (DOM), ces tubes atteignent une excellente précision dimensionnelle, des surfaces intérieures lisses et une rectitude supérieure.
Spécialement développés pour les processus d'affûtage ou de parage et brunissage au rouleau (SRB), ces tubes offrent une finition d'alésage idéale pour les applications de vérins hydrauliques et pneumatiques dans des secteurs tels que la construction, l'agriculture, l'automobile et la manutention.
Nuances d'acier typiques
·ASTM A513 Type 5 (étiré sur mandrin, DOM)
·Équivalent ST52 / E355
·SAE 1020, SAE 1026 (qualités facultatives)
·E235 (pour les applications légères)
Tailles courantes (OD × WT)
·Ø40 mm × 2,5 mm
·Ø50 mm × 3 mm
·Ø63,5 mm × 4 mm
·Ø76 mm × 5 mm
·Ø90 mm × 6 mm
·Ø100 mm × 6 mm
·Ø120 mm × 8 mm
·Ø150 mm × 10 mm
Remarque : Les tailles de tube DOM métriques et impériales sont disponibles sur demande.
Spécifications techniques
·Norme : ASTM A513, type 5 (tuyaux CDW/DOM)
·Nuance d'acier : ST52 / SAE 1026
·État : Étiré à froid, normalisé
· Rectitude : ≤ 0,5:1000
·Tolérances : OD et WT selon la norme ASTM A513
·Finition de surface (telle que fournie) : ID Ra ≤ 2,5 μm
·Finition de surface (après affûtage/SRB) : ID Ra ≤ 0,4 μm
Processus de fabrication
1. Bande d'acier laminée à chaud → fente de précision
2. Soudage par résistance électrique (ERW) → formation du tube mère
3. Traitement thermique/normalisation → élimine les contraintes et améliore l'intégrité de la soudure
4. Étirage à froid sur mandrin (DOM) → assure un OD/ID précis, une résistance améliorée
5. Couper et lisser → atteint une excellente précision de longueur et rectitude
6. Inspection finale → contrôles dimensionnels, tests de qualité des cordons de soudure, évaluation des surfaces
Principales caractéristiques et avantages
·Alternative économique aux tubes sans soudure ASTM A519
·Excellente rectitude et précision dimensionnelle
·Qualité élevée des cordons de soudure grâce au processus de normalisation DOM
·Parfaitement préparé pour l'affûtage ou la finition SRB
· Fourni en tailles métriques et impériales pour une compatibilité mondiale
Applications
·Vérins hydrauliques pour matériel de construction
·Systèmes hydrauliques pour machines agricoles
·Automatisation industrielle et robotique
·Matériel de manutention et de levage
·Vérins pneumatiques
