Aperçu

Faites avancer vos projets avec nos tubes d'arbre d'entraînement soudés avec précision EN 10305-2 dans les qualités E355, E235, E420 et E275. Disponibles dans des tailles allant de Ø50 à 219 mm (1,969 à 8,622 pouces) de diamètre extérieur (OD) et de 1 à 5 mm (0,039 à 0,197 pouces) d'épaisseur de paroi (WT), y compris le robuste Ø60 x 3,5 mm (2,362 x 0,138 pouces), ces tubes soudés à haute résistance offrent des performances exceptionnelles pour la transmission de puissance automobile et industrielle. Conçus pour un transfert de couple efficace, ils garantissent la durabilité des arbres de transmission des voitures, des camions et des machines lourdes, avec un minimum d'utilisations secondaires dans les cylindres et les rouleaux.

Pourquoi choisir notre tube d'arbre de transmission ?

· Performances à haute résistance : Les nuances E355, E235, E420 et E275 offrent des limites d'élasticité allant jusqu'à 470 N/mm², idéales pour les tubes d'arbres de transmission automobiles et la transmission de puissance industrielle.
·Tolérances de précision : Des tolérances serrées (par exemple, Ø60 mm/2,362 pouces OD ±0,15 %, 3,5 mm/0,138 pouces WT ±10 %) garantissent une intégration transparente dans les ensembles d'arbres de transmission.
·Résistance supérieure à la fatigue : Le procédé de soudage étiré à froid (CDW) améliore la durabilité, minimisant l'usure dans les environnements à couple élevé.
·Finition de surface lisse : Les surfaces propres et uniformes réduisent la friction, améliorant ainsi les performances et la longévité de l'arbre de transmission.
·Tailles standard mondiales : Les tailles courantes telles que Ø60 x 3,5 mm (2,362 x 0,138 pouces) et Ø180 x 3 mm (7,087 x 0,118 pouces), dans la plage de Ø50 à 219 mm, répondent aux besoins automobiles et industriels.
·Fiabilité rentable : Les aciers au carbone de haute qualité offrent des performances optimales à des coûts compétitifs.

Processus de fabrication

Nos tubes d'arbre d'entraînement soudés avec précision, conformes à la norme EN 10305-2, sont conçus pour l'excellence :

1. Soudé étiré à froid (CDW) : Les bandes d'acier sont soudées et étirées à froid pour obtenir des dimensions précises (par exemple, Ø60 x 3,5 mm/2,362 x 0,138 pouces), améliorant ainsi la résistance et la qualité de surface des tubes soudés avec précision.
2. Traitement thermique : Les conditions normalisantes (N) ou étirées à froid (C, LC) optimisent les propriétés mécaniques pour la transmission du couple.
3. Finition extérieure : Les surfaces lisses et propres, souvent huilées ou phosphatées, assurent la résistance à la corrosion et la facilité de montage.
4. Tests de qualité : Les contrôles dimensionnels, les essais de traction et les essais non destructifs (par exemple par courants de Foucault) garantissent la conformité aux normes EN 10305-2.
Ce processus permet d'obtenir des tubes soudés à haute résistance optimisés pour les applications d'arbres de transmission.

Qualités des matériaux

Nos tubes d'arbre de transmission sont disponibles dans les qualités E355, E235, E420 et E275, chacune étant conçue pour la transmission de puissance :

Comparaison de la composition chimique (% maximum sauf indication contraire)

Note	Carbone (C)	Silicium (Si)	Manganèse (Mn)	Phosphore (P)	Soufre (S)
E235	0.17	0.35	1.20	0.025	0.025
E275	0.21	0.35	1.40	0.025	0.025
E355	0.22	0.55	1.60	0.025	0.025
E420	0,16-0,22	0.50	1.70	0.025	0.020

Remarque : E420 peut inclure des éléments d'alliage (par exemple, Nb, V, Ti) jusqu'à 0,12 % au total.

Comparaison des propriétés mécaniques (étirées à froid, C)

Note	Limite d'élasticité (N/mm², min)	Résistance à la traction (N/mm²)	Allongement (%, min)
E235	235	340-480	25
E275	275	410-550	23
E355	355	490-630	22
E420	420	520-670	19

Remarque : Les propriétés sont pour l'état étiré à froid (C), idéales pour les arbres de transmission. D'autres conditions (par exemple, N, LC) varient en termes de résistance ou de ductilité.

Conditions de livraison

·Étiré à Froid (C) : Résistance et précision maximales, idéales pour les tubes d'arbre de transmission automobile (par exemple, Ø60 x 3,5 mm).
·Étiré à froid et déstressé (LC) : Formabilité améliorée pour les composants d’arbre d’entraînement nécessitant un traitement ultérieur.
·Normalisé (N): Traité thermiquement pour des propriétés uniformes, adapté aux arbres de transmission standard.
· Tel que soudé (W) : Option économique pour les arbres de transmission moins exigeants.

Descriptions des notes

·E235 : Acier à faible teneur en carbone avec une excellente soudabilité, idéal pour les arbres de transmission économiques des véhicules légers.
·E275 : Résistance et formabilité équilibrées, parfaites pour les arbres de transmission de poids moyen dans les applications automobiles.
·E355 : Résistance supérieure pour les arbres de transmission exigeants des voitures et des camions, offrant une résistance supérieure à la fatigue.
·E420 : Acier à haute résistance avec une ténacité améliorée, idéal pour les arbres de transmission robustes des machines industrielles.

Spécifications

Norme : EN 10305-2 (Tubes en acier de précision soudés étirés à froid)

Gamme de tailles :

·Diamètre extérieur (OD) : Ø50-219 mm (1,969-8,622 pouces)
·Épaisseur de paroi (WT) : 1 à 5 mm (0,039 à 0,197 pouces)
·Longueur : aléatoire (1 000 à 12 000 mm / 3,3 à 40 pieds) ou découpée sur mesure
Tailles courantes pour les arbres de transmission (OD x WT, métrique) :

· Ø60 x 3,5 mm (2,362 x 0,138 pouces, arbres de transmission automobile pour usage moyen)
· Ø76 x 3 mm (2,992 x 0,118 pouces, arbres de transmission pour l'automobile et l'industrie légère)
· Ø89 x 4 mm (3,504 x 0,157 pouces, arbres de transmission pour véhicules lourds)
· Ø114 x 4,5 mm (4,488 x 0,177 pouces, arbres d'entraînement de machines industrielles)
· Ø168 x 5 mm (6,614 x 0,197 pouces, applications industrielles à couple élevé)
· Ø180 x 3 mm (7,087 x 0,118 pouces, arbres de transmission pour véhicules industriels et commerciaux lourds)
Tolérances (selon EN 10305-2) :

·OD (≤80 mm) : ±0,15 % ; (>80-219 mm) : ±0,20 %
·WT : ±10 %
·Longueur : ±3 mm pour les longueurs coupées
·Conditions de livraison : étiré à froid (C), étiré à froid et déstressé (LC), normalisé (N), tel que soudé (W)
·Conditions de surface : Lisse, propre ou revêtu (huilé/phosphaté) pour une résistance à la corrosion et une facilité d'assemblage.

Applications

Nos tubes de précision EN 10305-2 E355, E235, E420 et E275 (par exemple Ø60 x 3,5 mm/2,362 x 0,138 pouces) sont conçus pour :

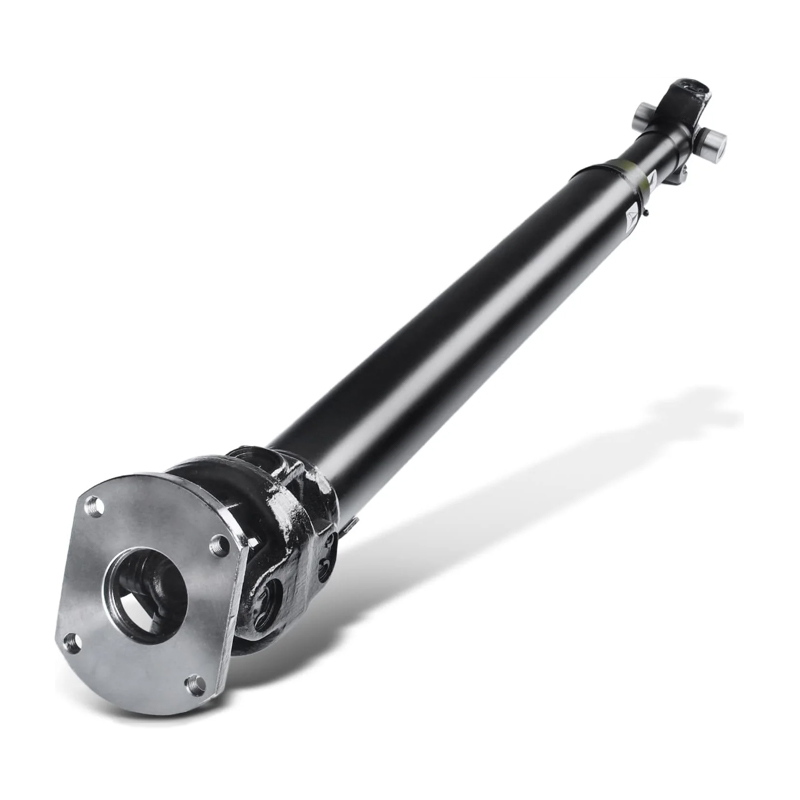

Arbres de transmission : Tubes hautes performances pour arbres de transmission automobiles (voitures, camions de Ø60 x 3,5 mm, Ø89 x 4 mm) et industriels (machines de Ø114 x 4,5 mm, Ø180 x 3 mm). Les nuances E355 et E420 garantissent une transmission de couple robuste pour les tubes de précision destinés aux constructeurs automobiles ; Les E235 et E275 conviennent aux applications plus légères.
Applications secondaires (usage limité) :

·Vérins hydrauliques/pneumatiques (E355, E420 pour haute pression ; E235, E275 pour standard).
·Rouleaux de transport (E235, E275 pour standard ; E355 pour poids lourds).
·Composants automobiles (E355, E420).

Assurance qualité

Tous les tubes E355, E235, E420 et E275 sont conformes aux normes EN 10305-2. Les certificats de test selon DIN EN 10204 3.1 vérifient la composition chimique, les propriétés mécaniques et la précision dimensionnelle. Les tests par courants de Foucault, les tests d'aplatissement et les inspections de surface garantissent des performances optimales pour les tubes de transmission de puissance industrielle.

Faites avancer vos projets

·Conçu pour les arbres de transmission : Les tailles courantes telles que Ø60 x 3,5 mm (2,362 x 0,138 pouces) et Ø180 x 3 mm (7,087 x 0,118 pouces), dans des conditions d'étirage à froid, optimisent les performances de transmission de puissance.
·Conformité aux normes mondiales : La norme EN 10305-2 garantit la fiabilité et la qualité pour les marchés mondiaux.
·Approvisionnement flexible : Tailles standard en stock et options personnalisables pour vos besoins en matière d'arbre de transmission.
· Conseils d'experts : Notre équipe vous aide à sélectionner la qualité et la taille idéales pour une efficacité maximale.

Commandez maintenant pour améliorer les performances de votre arbre d'entraînement avec des tubes soudés de précision EN 10305-2. Demandez un devis à hongli-jy@126.com ou visitez hltube.com pour explorer notre gamme complète de tubes de précision !
