Aperçu

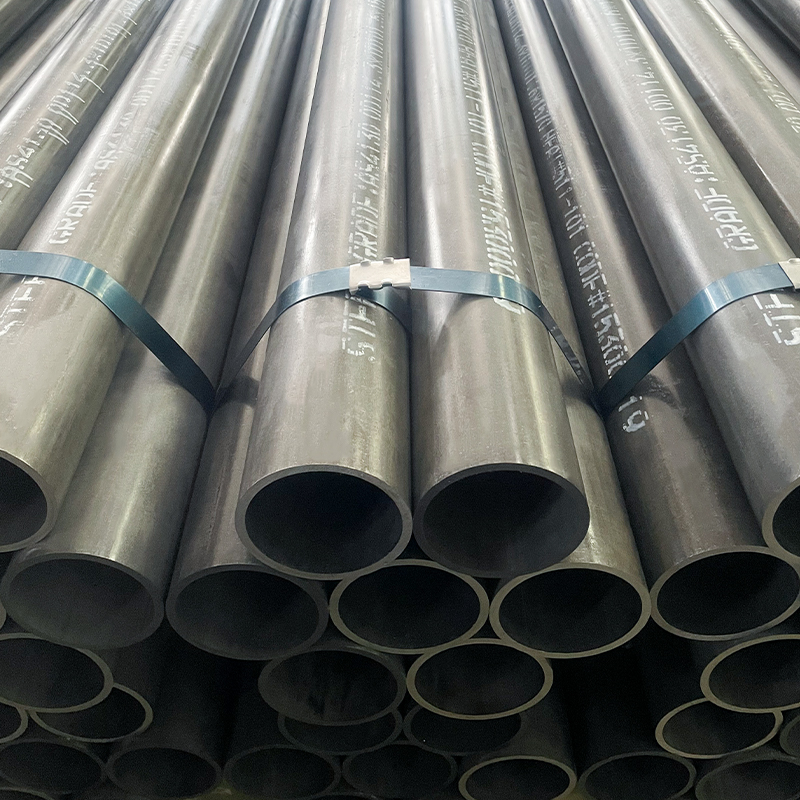

Alimentez vos opérations de forage géotechnique avec notre tige de forage géotechnique ASTM A519 grade 4130. Disponibles dans des tailles allant de Ø60,3 à 114,3 mm (2,375 à 4,5 pouces) de diamètre extérieur (OD) et de 4 à 12,7 mm (0,157 à 0,5 pouces) d'épaisseur de paroi (WT), y compris la norme industrielle Ø89 mm x 6 mm (3,504 pouces x 0,236 pouces), ces tuyaux en acier sans soudure ou soudés offrent une résistance, une durabilité et une précision exceptionnelles pour l'échantillonnage des sols dans les domaines environnemental, géotechnique et applications de puits d'eau souterraine. Conçus pour le forage par percussion et rotatif, ils garantissent des performances fiables dans des conditions de sol difficiles, avec un minimum d'utilisations secondaires dans les applications structurelles.

Pourquoi choisir notre tige de forage géotechnique ?

· Rectitude exceptionnelle : La rectitude à moins de 0,1 mm/mètre, maintient la précision du forage et réduit la déviation du trou de forage.
· Propriétés mécaniques améliorées – Limite d'élasticité et résistance à la fatigue supérieures à celles des tubes laminés à chaud.
·Tolérance dimensionnelle stricte : Diamètre extérieur, épaisseur de paroi et ajustement du filetage constants. (par exemple, Ø89 mm/3,504 po OD ±0,1 mm, 6 mm/0,236 po WT ±3 %) garantissent la compatibilité avec les installations géotechniques.
·Surface intérieure et extérieure lisse – Moins de friction, élimination plus facile des saletés/fluides.
·Durée de vie prolongée – Résistant à l’usure, aux dommages aux filetages et à la rupture par fatigue.
·Tailles standard mondiales : Des tailles telles que Ø89 mm x 6 mm (3,504 po x 0,236 po) et Ø76,1 mm x 6 mm (3 po x 0,236 po) répondent aux besoins de l'industrie en matière d'échantillonnage du sol.
·Performances polyvalentes : Optimisé pour Geoprobe® DT45 et les appareils similaires, garantissant un carottage efficace.

Nuances d'acier courantes pour les tiges de forage géotechniques

Notre tige de forage ASTM A519 Grade 4130 est complétée par d'autres qualités pour répondre à divers besoins géotechniques :

·ASTM A519 4130 (45#) : Acier allié à haute résistance (limite d'élasticité : ~520 N/mm², résistance à la traction : ~690 N/mm²) pour l'échantillonnage de sols dans des sols mixtes (par exemple, Ø89 mm x 6 mm / 3,504 po x 0,236 po).
·ASTM A519 4140 : Résistance supérieure (limite d'élasticité : ~655 N/mm², résistance à la traction : ~862 N/mm²) pour un échantillonnage de sols plus profonds ou plus durs (par exemple, Ø101,6 mm x 8 mm / 4 po x 0,315 po).
· ASTM A519 4340 : Ultra-haute résistance (limite d'élasticité : ~710 N/mm², résistance à la traction : ~930 N/mm²) pour des conditions géotechniques extrêmes (par exemple, Ø114,3 mm x 10 mm / 4,5 po x 0,394 po).
·API 5DP E75 : Qualité de tige de forage standard (limite d'élasticité : ~517 N/mm², résistance à la traction : ~689 N/mm²) pour le forage géotechnique et de puits d'eau (par exemple, Ø76,1 mm x 6 mm / 3 po x 0,236 po).
·API 5DP X95 : Résistance améliorée (limite d'élasticité : ~655 N/mm², résistance à la traction : ~724 N/mm²) pour un échantillonnage de sol exigeant (par exemple, Ø89 mm x 6 mm / 3,504 po x 0,236 po).
·API 5DP G105 : Haute résistance (limite d'élasticité : ~724 N/mm², résistance à la traction : ~793 N/mm²) pour le forage géotechnique profond (par exemple, Ø101,6 mm x 8 mm / 4 po x 0,315 po).
·API 5DP S135 : Résistance supérieure (limite d'élasticité : ~931 N/mm², résistance à la traction : ~1 000 N/mm²) pour les conditions extrêmes (par exemple, Ø114,3 mm x 10 mm / 4,5 po x 0,394 po).
·AISI 304 (EN 1.4301): Acier inoxydable pour forage résistant à la corrosion dans les sols contaminés (par exemple, Ø89 mm x 6 mm / 3,504 po x 0,236 po).

Ces qualités garantissent une polyvalence pour l'échantillonnage du sol, l'installation de puits d'eau souterraine et les tests géotechniques, conformément aux normes telles que API 5DP et GB/T 699.

Processus de fabrication

1. Sélection des matières premières – Les billettes premium (45#, AISI 1045, 4130, 4140) sont testées pour leur pureté et leur consistance.
2. Formage à chaud – Les billettes sont laminées à chaud ou forgées en tubes creux.
3. Étirage à froid – Les tubes sont étirés à froid à travers des matrices de précision pour affiner la précision dimensionnelle, la rondeur et la rectitude.
4. Traitement thermique – Trempe et revenu pour équilibrer la résistance, la ténacité et la résistance à la fatigue.
5. Lissage – Des machines de redressage hydrauliques et multi-rouleaux avancées garantissent que le tube atteint des tolérances de rectitude très serrées, réduisant ainsi les écarts de forage.

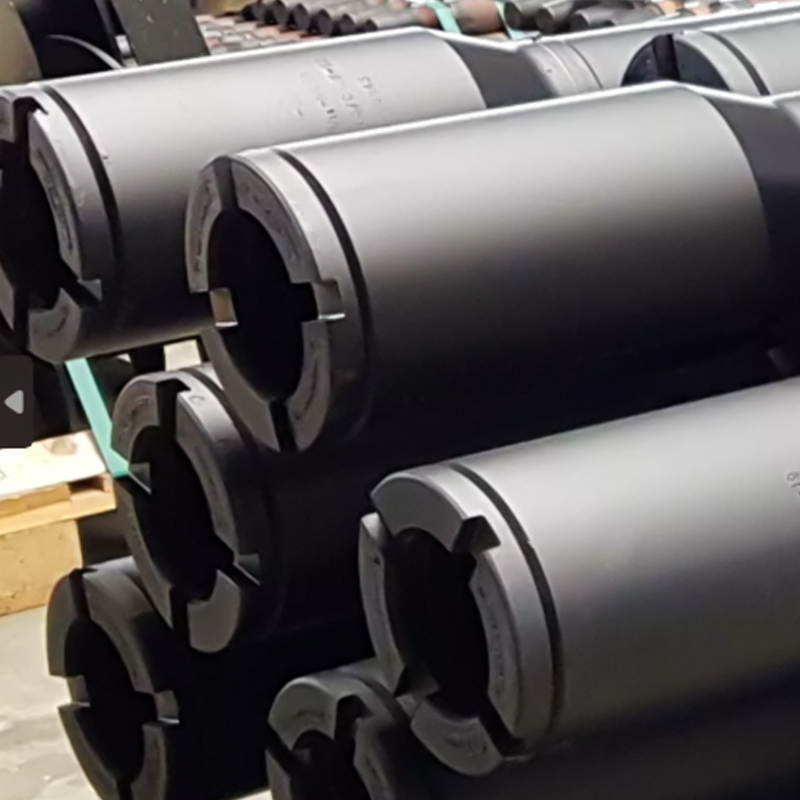

6. Usinage CNC – Les extrémités sont tournées et préparées pour l’enfilage.
7. Enfilage – Les filetages Q™ (ou R/T/API) sont découpés avec des tours CNC pour garantir un transfert de couple fiable.
8. Traitement de surface – Oxyde noir, phosphatation, galvanisation ou revêtement spécifié par le client.
9. Inspection et tests – Contrôles dimensionnels, inspection de rectitude, tests par ultrasons, tests de dureté et jaugeage des filetages.
10. Emballage – Les tuyaux sont équipés de protège-fils et solidement regroupés.

Ce processus permet d'obtenir des tiges de forage hautes performances pour un échantillonnage de sol fiable.

Spécifications matérielles

Note : ASTM A519 Grade 4130 (équivalent à GB/T 699 45#), avec options pour 4140, 4340, API 5DP E75, X95, G105, S135, AISI 304
Composition chimique (grade 4130, % sauf indication contraire) :
·Carbone (C) : 0,28-0,33
·Manganèse (Mn) : 0,40–0,60
·Phosphore (P) : 0,035 maximum
·Soufre (S) : 0,040 max
·Chrome (Cr) : 0,80–1,10
·Molybdène (Mo) : 0,15–0,25
Propriétés mécaniques (grade 4130, trempé et revenu) :
·Contrainte d'élasticité : ~520 N/mm²
·Résistance à la traction : ~690 N/mm²
· Allongement : 15 % (min)

Gamme de tailles :

·Diamètre extérieur (OD) : Ø60,3 à 114,3 mm (2,375 à 4,5 pouces)
·Épaisseur de paroi (WT) : 4 à 12,7 mm (0,157 à 0,5 po)
·Longueur : R1 (6,1 à 7,6 m / 20 à 25 pieds), R2 (8,5 à 10 m / 28 à 33 pieds), R3 (11,6 à 13,7 m / 38 à 45 pieds) ou coupe sur mesure

Tailles courantes pour les tiges de forage géotechniques (OD x WT) :
·Ø60,3 mm x 6 mm (2,375 po x 0,236 po, échantillonnage de sol léger)
·Ø76,1 mm x 6 mm (3 po x 0,236 po, échantillonnage de sol standard)
·Ø89 mm x 6 mm (3,504 po x 0,236 po, échantillonnage de sol standard)
·Ø101,6 mm x 8 mm (4 po x 0,315 po, échantillonnage de sol plus profond)
·Ø114,3 mm x 10 mm (4,5 po x 0,394 po, forage géotechnique robuste)

Tolérances (selon ASTM A519) :
·OD : ±0,05 mm pour Ø60,3–100 mm ; ±0,1 mm pour >100–114,3 mm
·WT : ±3%
·Longueur : ±50 mm pour les longueurs coupées
·Conditions de livraison : Trempé et revenu, normalisé
·Conditions de surface : Oxyde noir, phosphaté ou spécifié par le client
· Fils de connexion : NC26, NC31, NC38, NC40 ou personnalisé

Applications
Nos tiges de forage ASTM A519 Grade 4130 et autres (par exemple, Ø89 mm x 6 mm / 3,504 po x 0,236 po) sont conçues pour :
Échantillonnage géotechnique de sols, investigation de site, forage géotechnique : tiges de forage haute performance pour :
1. Tests environnementaux : Analyse du sol pour contamination (4130, AISI 304, Ø89 mm x 6 mm).
2. Enquêtes géotechniques : Tests de pénétration standards (SPT), carottage (4130, 4140, Ø76,1 mm x 6 mm).
3. Puits d’eau souterraine : Installation de puits de surveillance (API 5DP E75, X95, Ø101,6 mm x 8 mm).
4. Sondage dynamique : Échantillonnage par percussion dans des sols mixtes (4130, G105, Ø89 mm x 6 mm).
5. Évaluations de chantiers de génie civil
6. Analyse de la stabilité des fondations et du sol
7. Applications secondaires (usage limité) :
·Supports structurels à petite échelle (par exemple, ASTM A519 4140).
·Boîtes provisoires pour forages peu profonds (AISI 304).

Pour les applications plus légères, explorez nos tubes ASTM A513 Grade 1010 pour rouleaux de convoyeur.

Assurance qualité

Tous les tuyaux de qualité 4130, 4140, API 5DP et autres sont conformes aux normes ASTM A519, API 5DP ou aux normes pertinentes. Les certificats de test selon DIN EN 10204 3.1 vérifient la composition chimique, les propriétés mécaniques et la précision dimensionnelle. Les tests par ultrasons, les tests de dureté et les inspections de filetage garantissent des performances optimales pour le forage géotechnique.

Améliorez l'efficacité de votre échantillonnage de sol

·Construit pour les sols durs : Des tailles telles que Ø89 mm x 6 mm (3,504 po x 0,236 po) et Ø101,6 mm x 8 mm, avec les nuances 4130 à S135, garantissent durabilité et précision.
·Conformité aux normes mondiales : Les options ASTM A519, API 5DP et GB/T 699 répondent aux besoins géotechniques mondiaux.
·Approvisionnement flexible : Tailles standard en stock et longueurs personnalisables pour vos appareils de forage.
· Conseils d'experts : Notre équipe vous aide à sélectionner le grade et la taille idéales pour un échantillonnage efficace du sol.
