ASTM A513 Type 1 vs Type 5 : comparaison mécanique et des coûts

Que sont les normes ASTM A513 Type 1 et Tapez 5 ?

ASTM A513 couvre les tubes mécaniques en acier au carbone et en acier allié soudés par résistance électrique. Dans cette spécification, le type 1 et le type 5 se situent aux extrémités opposées du spectre de précision de fabrication. Le type 1 est produit en laminant à chaud une bande, en la transformant en tube et en la soudant sans autre travail à froid. Le type 5 commence par le même processus ERW, mais subit ensuite un étirage à froid sur un mandrin et un recuit complet de détente – la voie DOM (Drawn Over Mandrel). Ce traitement supplémentaire change tout, de l'uniformité des parois à l'usinabilité.

• Type 1A : bande brute laminée à chaud, surface avec calamine typique.
• Tapez 1B : identique au 1A mais décapé et huilé pour éliminer le tartre et améliorer la propreté de la surface.
• Tapez 5 : coque de REG étirée à froid sur un mandrin, puis déstressée. La ligne de soudure devient pratiquement indétectable et le tube se comporte comme un produit sans soudure dans de nombreuses applications.

Le marché des tubes mécaniques utilise souvent « HREW » comme raccourci pour le type 1 et « DOM » pour le type 5. Ce langage est pragmatique, mais il simplifie à l'extrême. Le type 1 commence à partir de bandes laminées à chaud, tandis que le type 5 utilise des bandes laminées à chaud ou à froid avant l'étirage. L'étape d'étirage à froid affine la structure des grains, augmente la limite d'élasticité et resserre les dimensions. En revanche, le type 1 conserve l'état tel que soudé, ce qui signifie que les propriétés et les tolérances sont essentiellement celles de la bande et du processus de soudage d'origine.

Propriétés mécaniques : rendement, traction et allongement

ASTM A513 ne publie pas de tableaux de propriétés distincts pour chaque type. Au lieu de cela, il définit des plages de composition chimique et laisse les exigences en matière d’essais mécaniques être convenues entre l’acheteur et le producteur. Dans la pratique, l'industrie s'est fixée sur des valeurs typiques bien établies pour les qualités courantes telles que 1008, 1010 et 1020 pour chaque voie de fabrication. Le type 5 offre systématiquement une limite d'élasticité minimale et des résistances à la traction plus élevées, car le travail à froid et la réduction des contraintes se combinent pour augmenter la densité de dislocation tout en soulageant les contraintes de soudure résiduelles.

Limite d'élasticité en Le type 5 dépasse généralement celui du type 1 de 15 à 25 % pour la même qualité de carbone. L'écart se creuse légèrement en 1020 car l'effet d'étirage à froid est plus prononcé dans les matériaux à plus forte teneur en carbone. L'allongement diminue après l'écrouissage à froid, mais le cycle de détente restaure suffisamment de ductilité pour maintenir le produit formable. Les ingénieurs qui sélectionnent un tube pour un vérin hydraulique ou un arbre d'entraînement ont souvent besoin à la fois d'un rendement plus élevé et d'un allongement contrôlé ; Le Type 5 offre cet équilibre. Le type 1 reste parfaitement utilisable là où les charges sont statiques et les niveaux de contrainte restent inférieurs à 30 ksi.

Tolérances dimensionnelles et état de surface

Si vous avez besoin d'un tube qui glisse dans un alésage affûté sans post-usinage, l'écart de tolérance entre le type 1 et le type 5 devient le facteur décisif. La tolérance OD de type 1 pour un tube de 2 pouces se situe souvent autour de ±0,010 pouce ; Le type 5 atteint régulièrement ±0,005 pouce et les fraises peuvent contenir ±0,003 pouce sur demande. L'épaisseur de paroi suit la même tendance : ±10 % de la valeur nominale pour le type 1, ±5 % (ou mieux) pour le type 5. La rectitude est un autre différenciateur. Le type 1 peut s'écarter de 0,030 pouce par pied, tandis que le type 5 le divise généralement par deux.

L’état de surface est important pour la protection contre la corrosion et le revêtement en aval. Le type 1A est livré avec de la calamine qui doit être retirée avant la peinture ou le placage. Le type 1B, décapé et huilé, offre un substrat plus propre. Le type 5 est doté d'une surface brillante et lisse qui nécessite une préparation de surface minimale avant le revêtement électronique ou la phosphatation , et sa valeur Ra inférieure contribue à une meilleure durée de vie en fatigue des composants dynamiques. Par exemple, un tube DOM destiné à un barillet de vérin hydraulique peut souvent passer directement à l'affûtage sans étapes de tournage supplémentaires.

Adéquation de l'application : quand utiliser le type 1 par rapport au type 5

Aucun type de tube ne correspond à chaque cahier des charges. Une matrice de décision simple, construite autour du niveau de charge, de la demande de précision et du budget, vous guide vers le bon choix. Utilisez le tableau ci-dessous comme point de départ, puis ajustez-le en fonction de vos propres exigences en matière de fatigue et de corrosion.

La liste n'est pas exhaustive. Lorsqu'une conception nécessite une identification de type miroir après affûtage, le point de départ est presque toujours un tube de cylindre hydraulique aiguisé fabriqué à partir du stock DOM. Si votre projet implique un arbre qui subit un couple d'inversion répété, le passage du type 1 au type 5 élimine souvent les passes de redressage et d'usinage après soudage, ce qui raccourcit toute la séquence de fabrication.

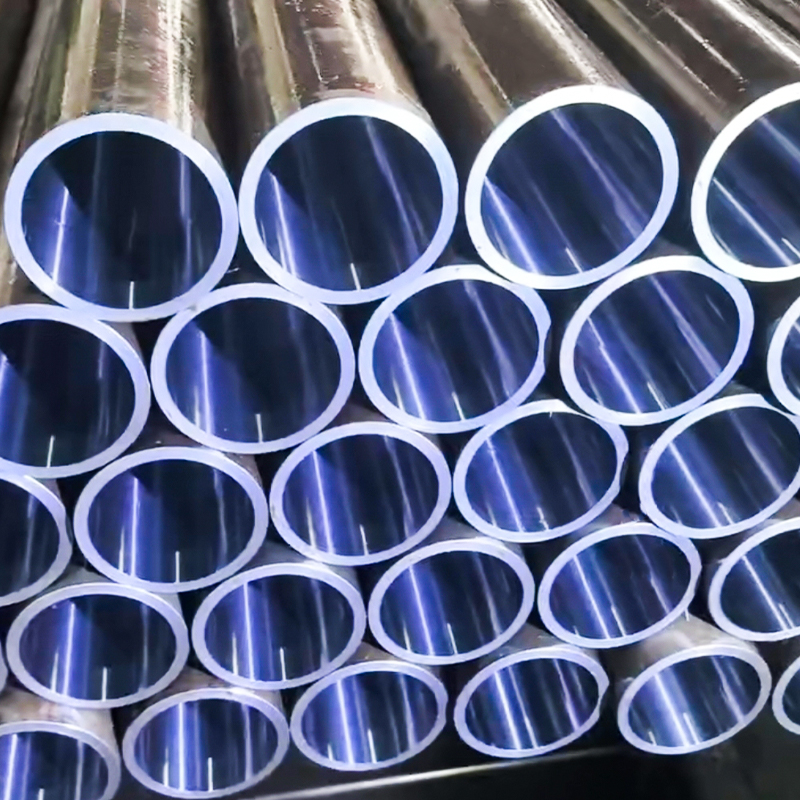

Tube aiguisé et SRB – ASTM A513 ST52 / SAE 1026, soudé (CDW), finition miroir ID pour barils de vérins hydrauliques, fournisseurs -

Suao est un fournisseur chinois de tubes polis et SRB – ASTM A513 ST52 / SAE 1026, soudés (CDW), finition miroir ID pour fûts de vérins hydrauliques, tubes polis et SRB personnalisés – ASTM A513 ST52 / SAE 1026, soudés (CDW).

Voir le produit →

Considérations relatives aux coûts et à la chaîne d'approvisionnement

Les tubes DOM exigent une prime. Sur une base par livre, le type 5 coûte 20 à 40 % plus cher que le type 1 de la même usine. Ce nombre diminue lorsque l’on tient compte de la réduction des rebuts et des opérations éliminées. Une pièce de type 1 peut nécessiter une passe de tournage supplémentaire pour corriger l'ovalité du diamètre extérieur, tandis qu'une pièce DOM va directement dans un centre de découpe laser ou d'usinage.

• Prix des matières premières : le type 1 est la référence ; Le supplément de type 5 reflète l’étirage à froid, la manipulation du mandrin et le temps de four de détente.
• Quantités minimales de commande : le type 1 est fréquemment stocké dans des tailles standard, avec une disponibilité en petites commandes. Le type 5 nécessite souvent un MOQ plus important car les usines exécutent des programmes de tirage basés sur des campagnes.
• Délai de livraison : Le stock de type 1 est expédié sous quelques jours. Les tailles DOM non stockées peuvent ajouter 4 à 8 semaines, en particulier pour les nuances d'alliage comme 1026 ou ST52.
• Coût total du projet : Tenez compte des taux de rebuts d’usinage. Le type 1 peut générer 8 à 12 % de rebuts supplémentaires dans les composants à haute tolérance ; Le contrôle dimensionnel supérieur du Type 5 réduit souvent le coût global d’une pièce finie.

La résilience de la chaîne d’approvisionnement favorise également le type 5 pour les applications critiques. Une seule coque DOM peut remplacer une fabrication en plusieurs étapes qui nécessitait auparavant un tube sans soudure étiré à froid et une soudure. Stocker moins de SKU simplifie l'inventaire et les propriétés cohérentes réduisent le risque d'arrêts de production dus à la variation des matériaux. Pour le sourcing des acheteurs tube en acier soudé étiré à froid selon ASTM A513, la vérification que l'usine peut fournir les rapports d'essais et la certification dimensionnelle requis évite les problèmes de qualité en aval.

Tube en acier soudé étiré à froid (CDW) DIN 2393 ASTM A513 Grade ST37-2 ST52.3, Fournisseurs - Jiangsu Suao Metal Product Co., L

Suao est un fournisseur chinois de tubes en acier soudés étirés à froid (CDW) DIN 2393 ASTM A513, qualité ST37-2 ST52.3, de tubes en acier soudés étirés à froid (CDW) personnalisés DIN 2393 ASTM A513, qualité ST37-2 ST52.3, de tubes soudés étirés à froid (CDW) DIN 2393 ASTM A513, qualité ST37-2 ST52.3.

Voir le produit →

Performances de fabrication et d'usinage

Le soudage, le pliage et l’usinage interagissent chacun différemment avec les deux types de tubes. L'état tel que soudé du type 1 accepte généralement l'assemblage standard de restes explosifs des guerres à restes explosifs des guerres sans préchauffage spécial, à condition que la chimie soit à faible teneur en carbone. Le type 5, bien que également soudable, peut nécessiter un léger préchauffage lorsque l'épaisseur de la paroi dépasse 0,250 pouce pour éviter la fissuration par l'hydrogène à proximité de la zone affectée par la chaleur. Le procédé DOM n'introduit pas d'alliages qui nuisent à la soudabilité ; il affine simplement le grain et la contrainte résiduelle est inférieure à celle du type 1 tel que soudé.

• Soudage : Le type 1 est indulgent avec le soudage GMAW et par résistance. Le type 5 peut nécessiter un préchauffage au-dessus d'une paroi de 0,250″, mais n'a généralement pas besoin de soulagement des contraintes après soudage pour un service sans pression.
• Flexion : le type 5 présente un retour élastique plus prévisible car sa limite d'élasticité est plus élevée et plus uniforme sur toute la circonférence. Le type 1 peut montrer un amincissement de la paroi à l’extérieur du coude si le tube n’est pas complètement rond.
• Usinage : Machines de type 5 avec moins de bruit d'outil et une durée de vie des plaquettes plus longue car la surface est homogène et la matrice travaillée à froid brise les copeaux proprement. La calamine du type 1 peut accélérer l’usure des outils de 10 à 20 % si elle n’est pas retirée au préalable.

Pour les ateliers de fabrication traitant des centaines de pièces identiques, la différence de taux de rebut et de temps de cycle justifie souvent le passage au stock DOM. Une pièce qui doit être alésée, tournée et rainurée bénéficiera presque toujours de l'uniformité dimensionnelle du type 5, tandis qu'un simple support soudé ne récupérera peut-être jamais le gain de matériau.

Idées fausses courantes sur l'A513 Type 1 et Type 5

Plusieurs mythes persistent dans les services d’approvisionnement et de conception. Les clarifier évite une surspécification coûteuse ou, pire encore, une sous-spécification qui conduit à des échecs sur le terrain.

Idée fausse 1 : le type 5 est transparent. DOM commence comme un tube ERW. L'étirage à froid sur un mandrin déplace la zone de soudure, et le soulagement des contraintes ultérieur recristallise la zone, rendant la soudure invisible même au microscope. Les tests destructifs révèlent le joint d'origine, mais pour les applications hydrauliques et structurelles, il fonctionne de manière équivalente à un véritable tube sans soudure. Lorsqu’une véritable transparence est requise, des spécifications telles que ASTM A519 doivent être invoquées.

Idée fausse 2 : le type 1 ne peut être utilisé pour aucun composant de la machine. Le type 1 fonctionne bien dans les assemblages à faible cycle, statiques ou légèrement chargés. Les entretoises de roue, les tubes d'espacement et les garde-corps utilisent régulièrement le type 1. La limitation n'est pas l'aptitude à l'emploi mais la tolérance et la durée de vie en fatigue. Les concepteurs doivent évaluer l'état de contrainte réel plutôt que d'utiliser par défaut le DOM.

Idée fausse 3 : DOM coûte toujours plus cher par projet. Même si le prix au pied est plus élevé, la réduction des étapes d'usinage, des opérations de redressage et des rebuts entraîne souvent un coût total inférieur. C'est pourquoi de nombreux fabricants axés sur le volume ont standardisé le DOM pour les pièces tournantes de grande valeur.

Idée fausse 4 : la finition de surface n’est que cosmétique. Dans les vérins hydrauliques, la surface intérieure influence l'usure des joints et la force d'arrachement. La finition décapée du type 1B est un grand pas en avant par rapport au type 1A, mais il lui manque toujours le Ra raffiné du DOM. Pour les surfaces d’étanchéité dynamiques, ces microns de rugosité supplémentaires se traduisent directement en intervalles de maintenance et en risque de fuite.

Comment commander des tubes A513 : spécifications clés à fournir

Une spécification d'achat complète élimine les allers-retours et garantit que l'usine ou le centre de service fournit exactement ce que l'impression exige. Chaque demande de prix doit inclure les détails suivants :

1. Type ASTM (1A, 1B ou 5).
2. Qualité du matériau (1008, 1010, 1020, 1026 ou alliage équivalent).
3. Diamètre extérieur et épaisseur de paroi avec classe de tolérance, si plus serré que la norme.
4. Longueur, état de coupe (aléatoire, longueur de fraisage ou coupe à longueur précise) et finition finale.
5. État de surface (calamine, décapé ou DOM brillant) et toute exigence de revêtement supplémentaire.
6. Quantité, à la fois par version et annuelle, pour aider le fournisseur à optimiser les cycles de traitement.
7. Certifications requises : rapports d'essais d'usine selon la norme EN 10204 type 3.1 ou 3.2, analyse chimique et toute NDE supplémentaire.

Lorsque l'application exige la répétabilité des dimensions et des propriétés mécaniques de l'étirage à froid, en se référant aux capacités décrites dans notre tube en acier étiré à froid de précision l’inventaire alignera les attentes. Fournir le plus de détails possible sur la séquence d'usinage ou de soudage prévue ; un bon fournisseur peut souvent proposer une autre épaisseur de paroi ou un petit ajustement chimique qui réduit les délais de livraison sans sacrifier les performances.
